Société Genévoise pour la Construction d'Appareils de Physique
1892
C'est l'équivalent de l'électrodynamomètre de Pellat qui fait le lien entre l'ampère et les unités de base. Celui-ci fait le lien entre le volt et ces unités.

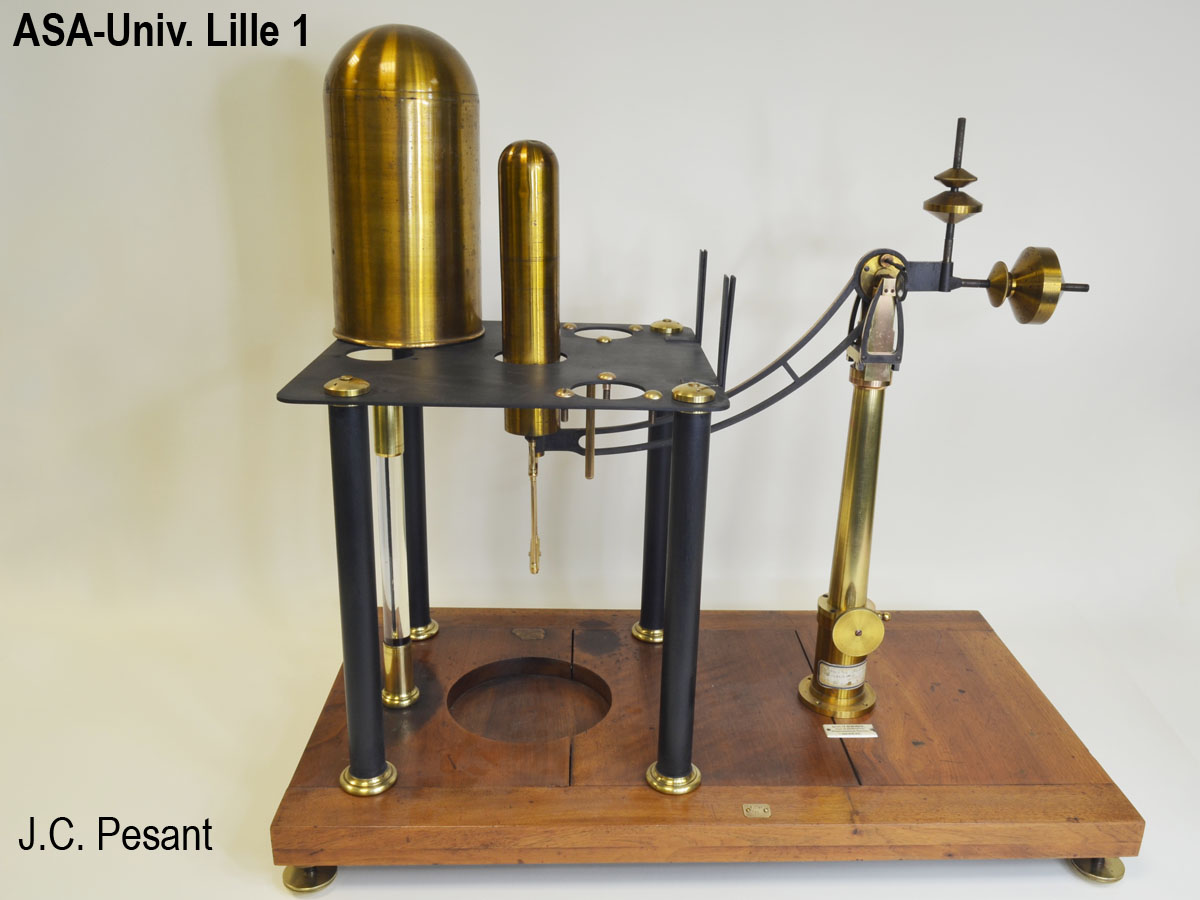

On applique la tension à mesurer entre deux cylindres de laiton doré. Celui de plus petit diamètre peut se déplacer verticalement à l'intérieur du plus grand qui, lui, est fixe. On mesure l'attraction exercée sur le tube mobile grâce à la balance et au poids qui équilibre cette force.
L'appareil est posé sur un socle de bois épais de 65 x 36 x 3 cm.
Il est en grande partie en laiton. Le plancher intermédiaire en tôle peinte en noir est porté par des tubes d'acier également noirs.
L'appareil est mutilé. Il manque surtout le support isolé du tube fixe qui était porté au-dessus du plancher en tôle noir par trois pieds isolants d'une quinzaine de centimètres. Ce tube fixe était porté à la haute tension à mesurer, tout le reste de l'appareil était au potentiel du sol.
Inventaire : Ph 4.51
