Billant
Fin du XIXe siècle
Support en bois en forme de T
largeur : 38 cm,
profondeur : 41 cm,
monté sur trois pieds réglables pour la mise à niveau.
Un premier disque extérieur en laiton de 29 cm de diamètre peut tourner autour de son axe. Il porte une graduation en degrés de 0° à 360°.

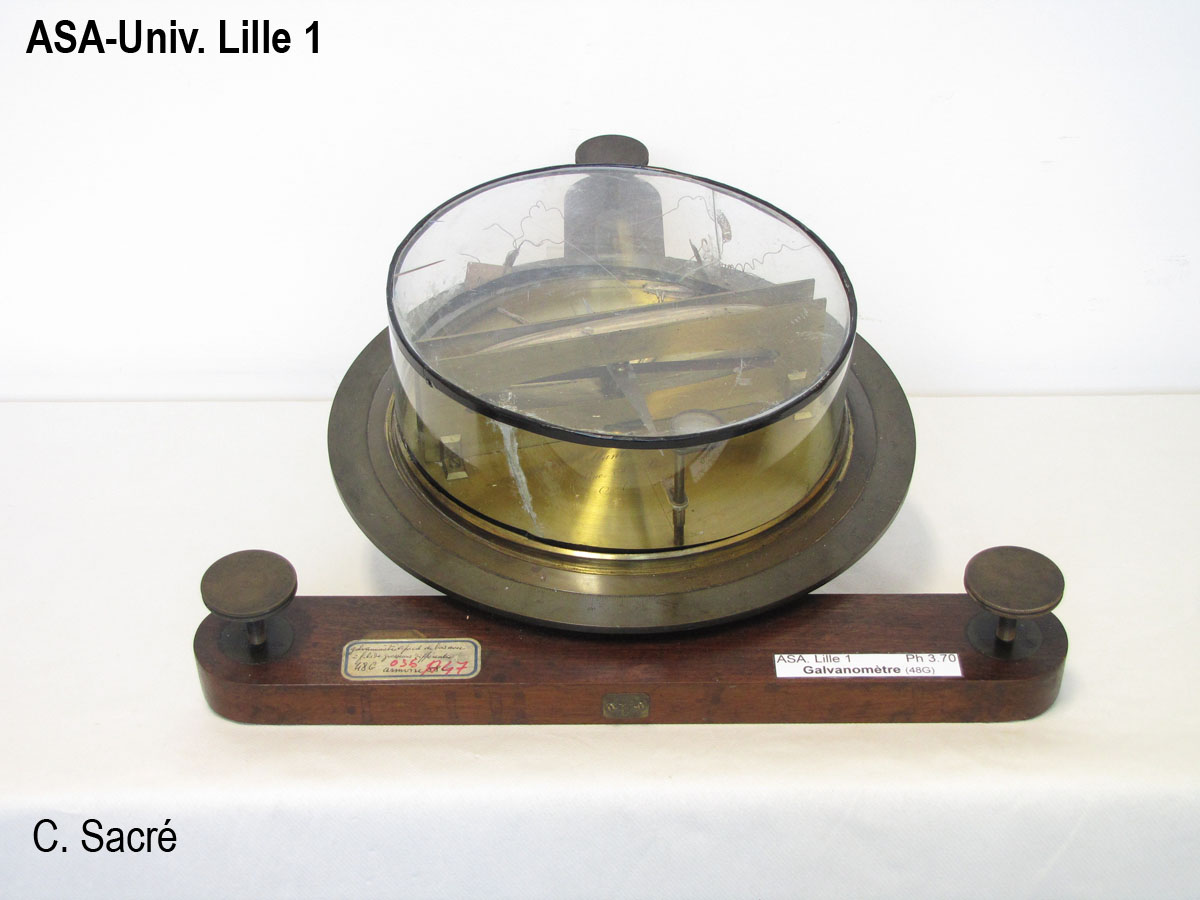

A l'intérieur du disque précédent, un second disque de 24 cm de diamètre peut tourner lui aussi. Son centre en laiton doré a un diamètre de 21,5 cm. A l'extérieur un petit rebord sert à centrer le couvercle de verre (fort détérioré).

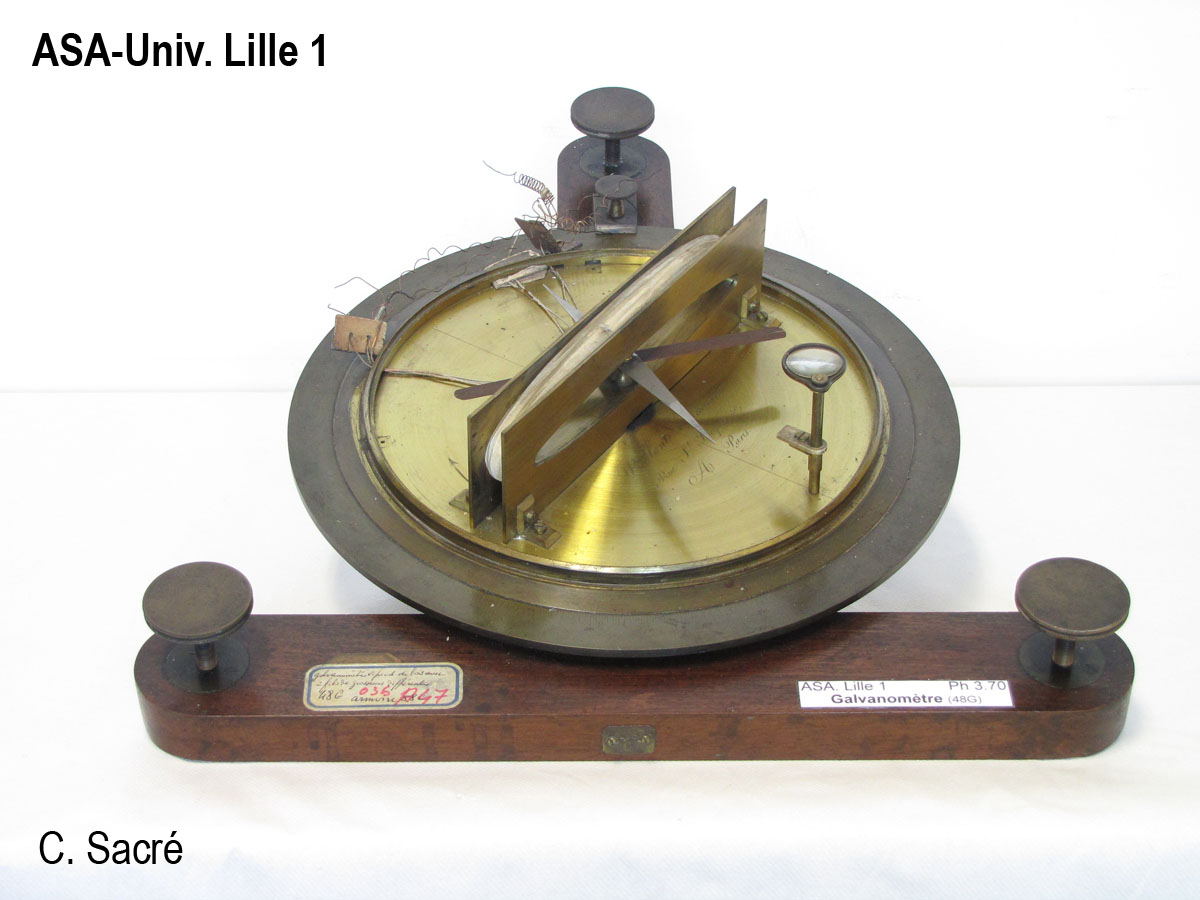

Fixé sur le disque central se trouve la bobine parcourue par le courant à mesurer. Elle est formée de deux enroulements qu'on peut mettre en série ou en parallèle.
L'aiguille aimantée pivote à l'intérieur de cette bobine d'axe horizontal.
Ce galvanomètre est en réalité une boussole des tangentes.
Inventaire : Ph 3.70
