Silvertown
1916

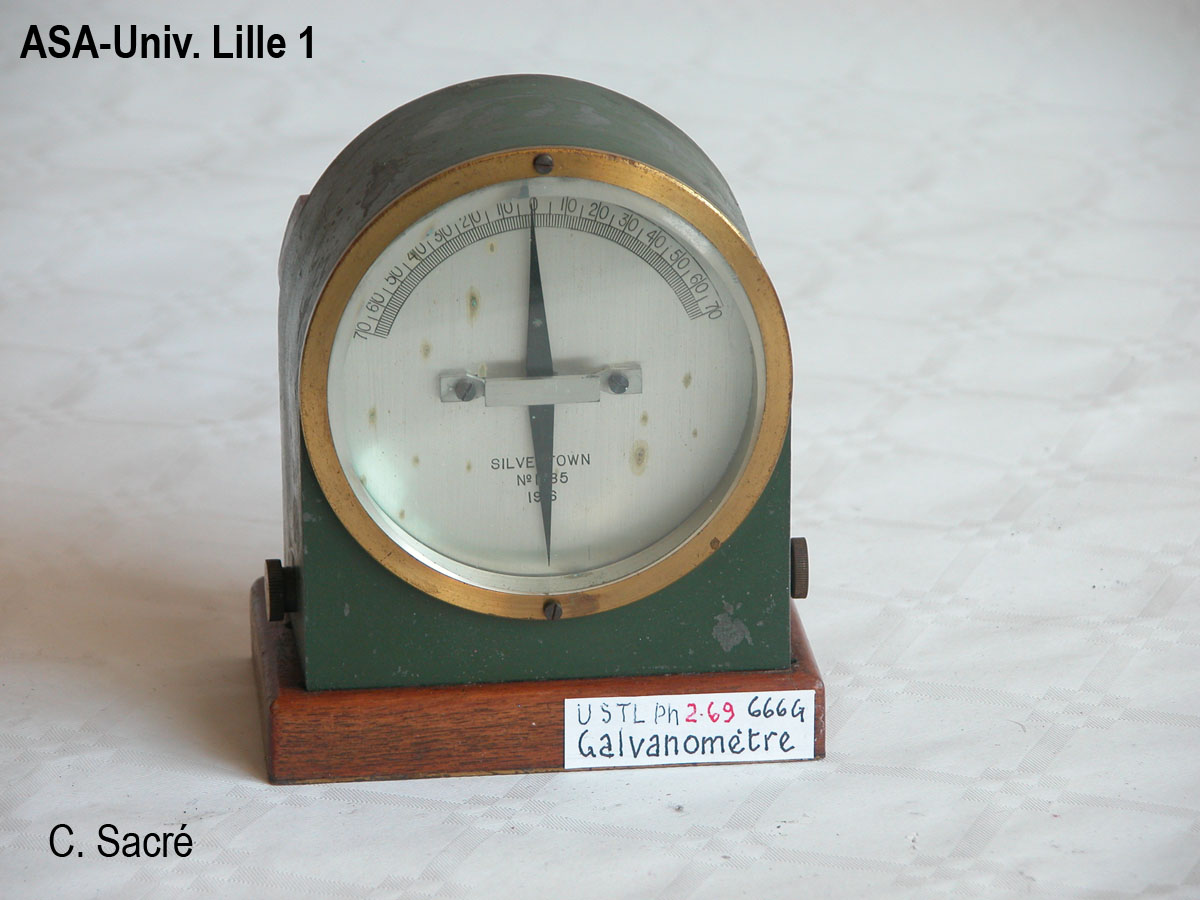

Galvanomètre original car utilise une aiguille aimantée pivotant autour d'un axe horizontal.
Dans un plan perpendiculaire au méridien magnétique terrestre, en l'absence de courant, l'aiguille dont la partie inférieure est plus lourde que la partie supérieure, est verticale.
Le bobinage a un axe horizontal, perpendiculaire à l'axe de pivotage de l'aimant et situé au niveau de la partie supérieure de l'aiguille. Le courant fait pivoter l'aiguille dans un sens ou dans l'autre.
Appareil de :
13 cm de hauteur,
11 cm de largeur maximale,
7,5 cm d'épaisseur maximale.
Le socle et le panneau arrière sont en bois; le bobinage et les bornes sont portées par ce panneau.
Le bout et les côtés sont formés d'une tôle épaisse peinte en vert qui porte l'aiguille et son verre de protection.
Le cadran est gradué de -70° à +70°.
Il y a deux bobines qu'on peut coupler en série ou en parallèle grâce à des barrettes (il est indiqué 50 A, mais vu la grosseur du fil il s'agit probablement de 50 mA).
Inventaire : Ph 2.69
