Fin du XIXe siècle

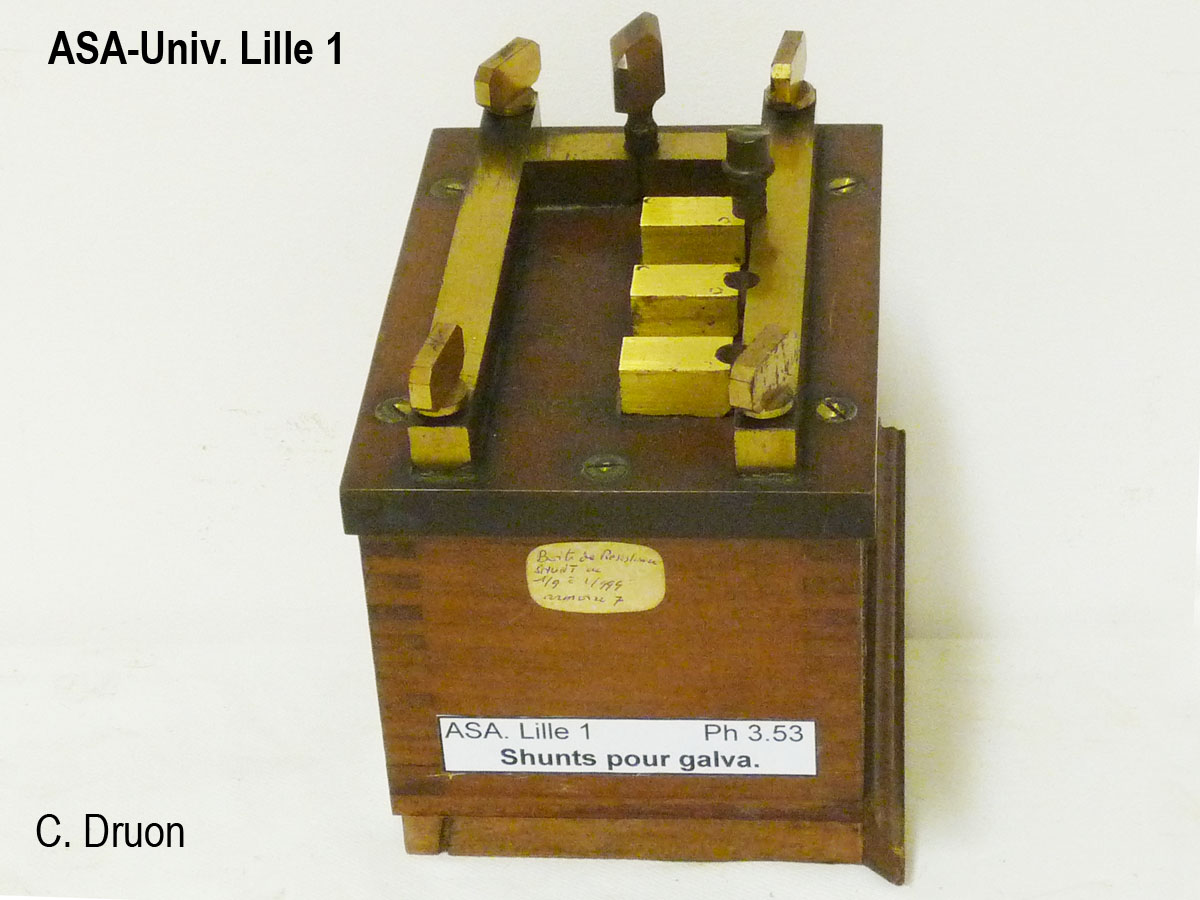

Le boîtier en bois
de 15 cm de longueur,
de 11 cm de largeur,
de 11 cm d'épaisseur,
porte des barrettes de laiton de section rectangulaire :
- les deux plus longues sont réunies aux bornes du galvanomètre,
- une, perpendiculaire aux autres, permet de court-circuiter l'appareil.
- les shunts sont branchés entre les 3 plots rectangulaires et la barre de gauche.
Une fiche permet de court-circuiter le galvanomètre ou de brancher l'un ou l'autre des trois shunts.
Ceux-ci sont indiqués par les rapports :
1/9
1/99
1/999
C'est à dire que le galvanomètre est traversé par un dixième, un centième, ou un millième du courant arrivant aux bornes.
Inventaire : Ph 3.53
