J.Duboscq
Vers 1890

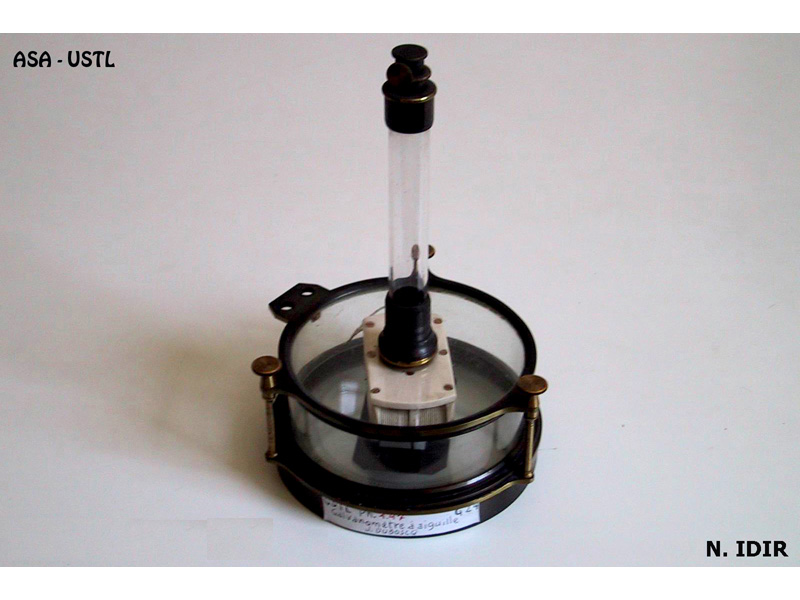

Petit appareil très élégant. Boîtier avec fond, dessus et côtés en verre, de 12 cm de diamètre et 5,6 cm de haut. Monture en laiton avec feuillures de laiton poli sur fond noir. Hauteur totale : 20 cm.
Une aiguille astatique de Nobili, c'est à dire de 2 aiguilles aimantées dont les "pôles contraires" sont placés en regard. Elles sont solidaires et suspendues au moyen d'un fil de soie, l'une au-dessus du cadre, l'autre à l'intérieur. Ce système réduit fortement l'action du champ magnétique terrestre.
Pas de miroir mais une graduation sur le fond du boîtier car cet appareil est destiné à des projections; la lumière arrive par dessous et est renvoyée vers l'écran par un miroir incliné placé au-dessus.
On lit directement la valeur de l'angle de déviation des aiguilles. On en déduit la valeur de l'intensité du courant qui traverse le cadre soit par proportionnalité pour des angles inférieurs à 20°, soit en recourant à des tables de conversion.
Duboscq présente toujours ce galvanomètre avec son rétroprojecteur (voir 3.1.8).
Inventaire : Ph 1.47
