Fin du XIXe siècle

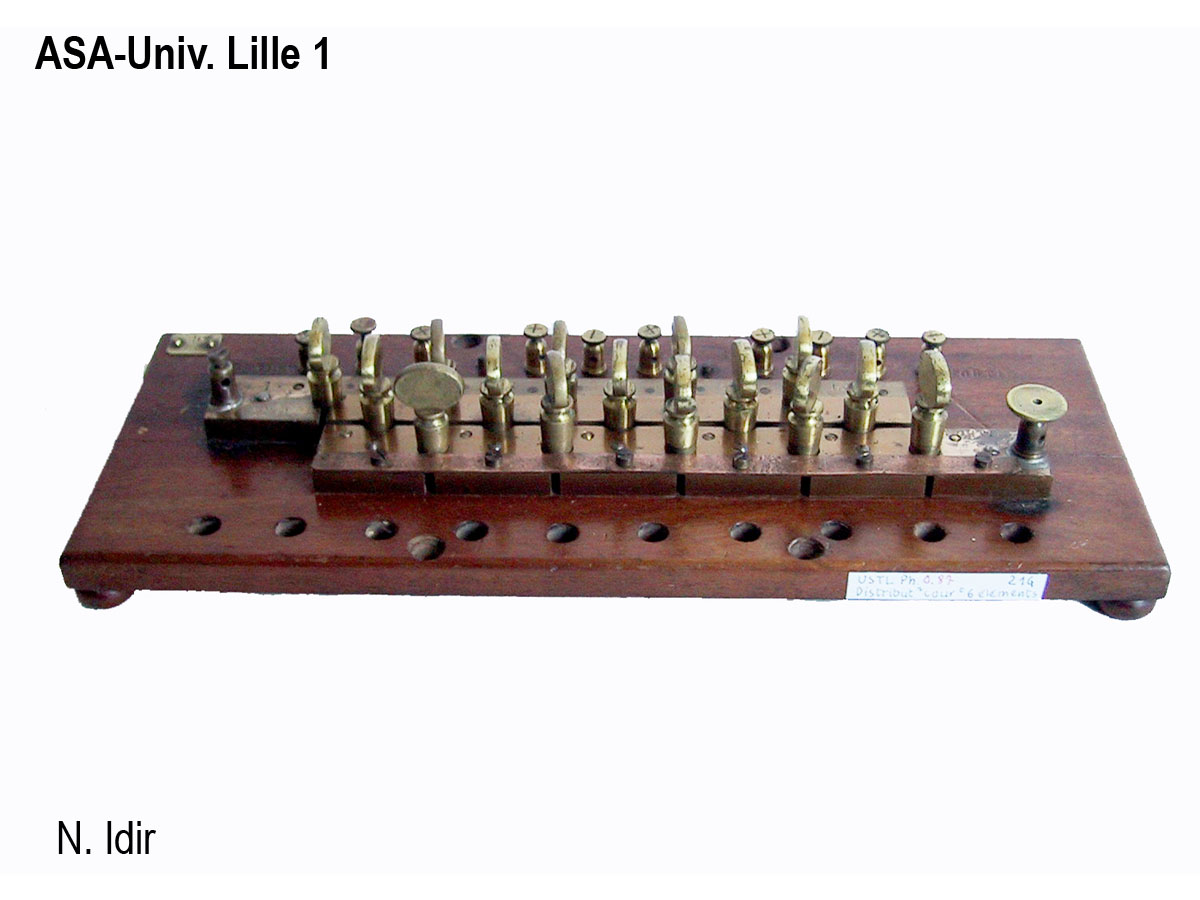

Sur une planchette de bois de : 37 x 14 x 1,2 cm
sont fixées 2 séries de 6 plots de cuivre.
Sur une rangée sont gravés les nombres : 1 , 2 , 3 , 4 , 5 , 6
Sur l'autre rangée sont notées les valeurs : 1 ; 1,20 ; 1,81 ; 3,15 ; 4,3 ; 10,2
Il y a 15 fiches de laiton pour entrer dans les trous, 5 entre les plots de chacune des rangées, 5 entre les plots des deux rangées. On peut ainsi réaliser les 15 connexions possibles.
Il y a 12 bornes (2 pour chaque élément) et 2 pour l'entrée et sortie.
Il y a 10 trous dans le bois, sans doute pour les fiches non utilisées.
Un tel distributeur vient de l'époque où dans les laboratoires on utilisait les batteries d'accumulateurs comme source continue. Pour obtenir une tension variable on pouvait mettre un rhéostat à curseur aux bornes de la batterie, mais on faisait alors débiter tous les éléments, inutilement pour la plupart.
Avec le distributeur on ne faisait débiter que la fraction de la batterie qui est nécessaire.
Inventaire : Ph 0.87
