Utilisable en pont de Wheatstone
Inventorié à FSL en 1898

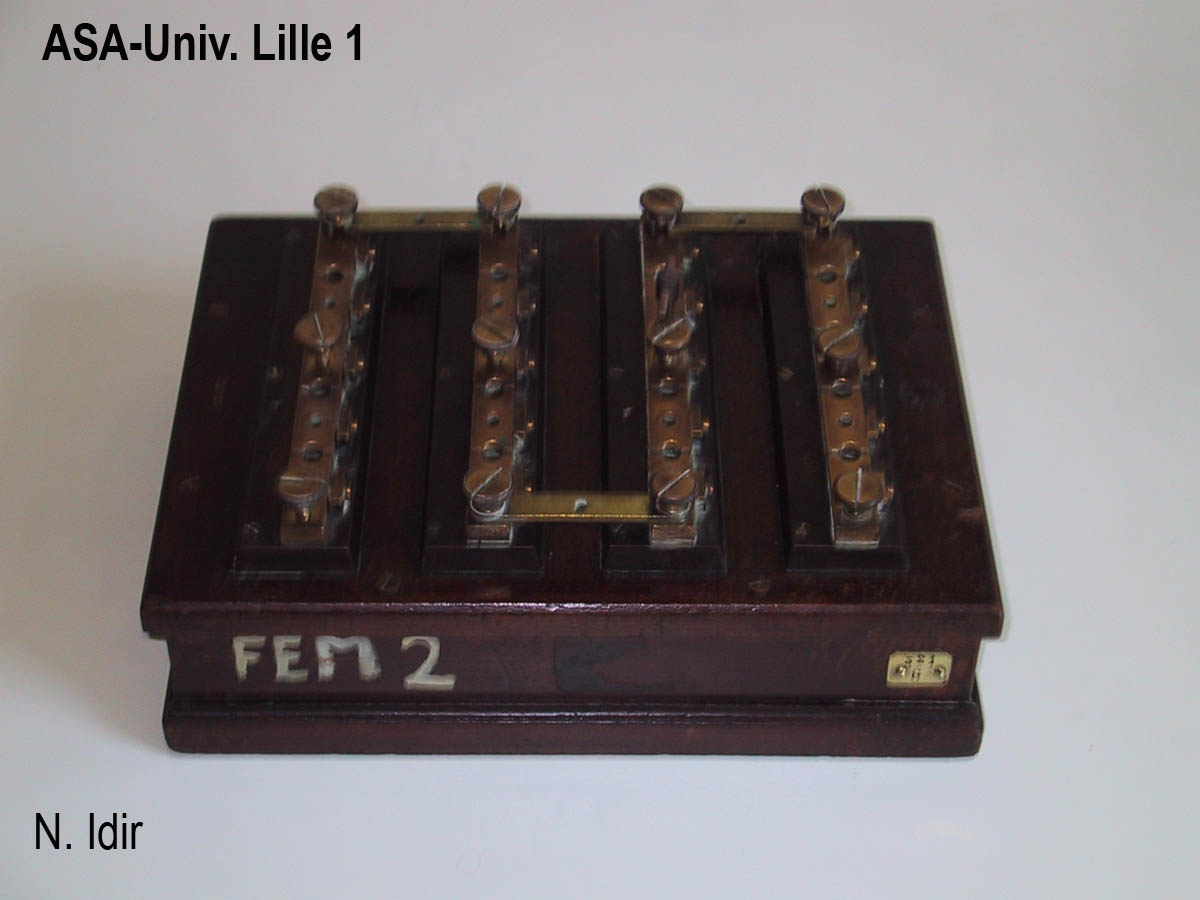

Boîte en bois avec dessus en ébonite portant les plots et les bornes.
Longueur : 27 cm
Largeur : 20 cm
Hauteur (boîte) : 7,5 cm
Les résistances, en fil résistant isolé au coton bobiné sur un support en bois, sont montées entre deux plots voisins. Pour mettre en service une résistance on enlève la fiche qui la court-circuitait.
Il y a 4 groupes de résistances:
1, 2, 3 , 4
10, 20, 30, 40
100, 200, 300, 400
1000, 2000, 3000, 4000
En mettant les quatre groupes en série, on obtient une résistance variable de 1 à 11 110 par pas de 1 .
Les bornes montées à l'extrémité de chaque groupe et en son milieu permettent l'utilisation en pont de Wheatstone.
Par exemple, en séparant la dernière rangée des autres et en utilisant sa borne médiane, on peut obtenir deux bras de proportionnalité a et b de 4000 et une résistance variable R allant de 1 à 1 110 . La résistance inconnue X est:
X=R.a/b
Inventaire : Ph 1.37
