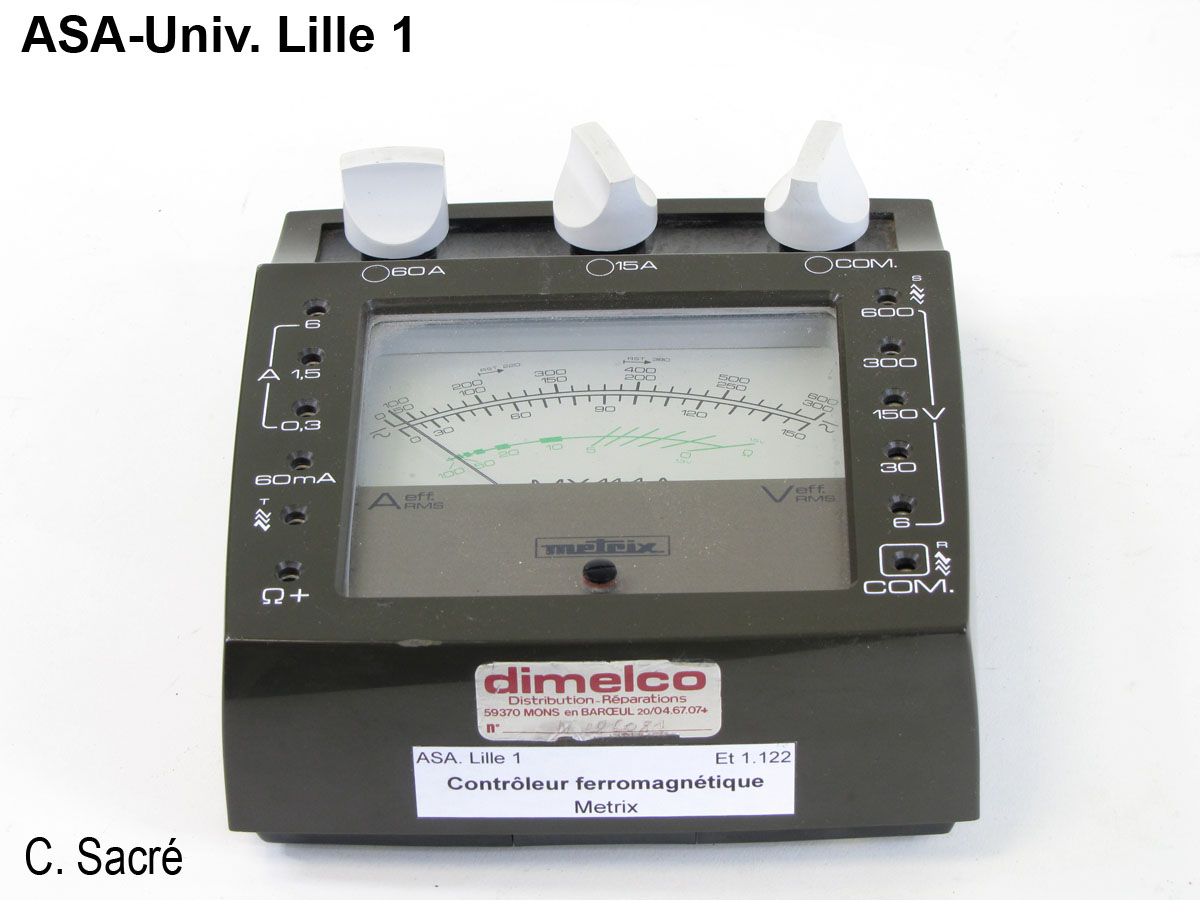

Métrix - Type MX 114A
Vers 1960
Appareil ferromagnétique qui donne la même indication (valeur efficace) que le courant soit continu ou alternatif. Plage de mesure très étendue, de 60 mA à 60 A, de 6 à 600 V.
Ce type de multimètre est beaucoup moins fréquent que le contrôleur magnétoélectrique, avec ou sans redresseur suivant que la grandeur mesurée est alternative ou continue.
Boîtier moulé vert très foncé, presque noir :
Largeur : 15 cm
Hauteur : 6 cm
Profondeur : 18,5 cm
Il y a 12 trous pour fiches banane.
A l'arrière, il y a 3 trous pour 15 A, 60 A et fil commun avec serrage par gros boutons blancs.
Aiguille fine, 2 échelles de graduation peu fines, pas de miroir de parallaxe.
Sensibilités :
Courants : 60 mA; 0,3 - 1,5 - 6 - 15 - 60 A
classe 2,5 à 50 Hz et 3 en continu
classe 3 en continu et alternatif, pour 15 et 30 A
Tensions : 6 - 30 - 150 - 300 et 600 V
Autres indications :
Résistances : mesure de 0 à 100 grâce à une pile de 1,5 V. Indique surtout si le circuit est ouvert ou fermé.
Ordre de succession des phases RST : on branche d'abord 2 phases sur R et S et, quand on relie la troisième à T, l'aiguille dévie vers la droite si l'ordre est correct.
Inventaire : Et 1.122
