SIGOGNE
Milieu du XXe siècle

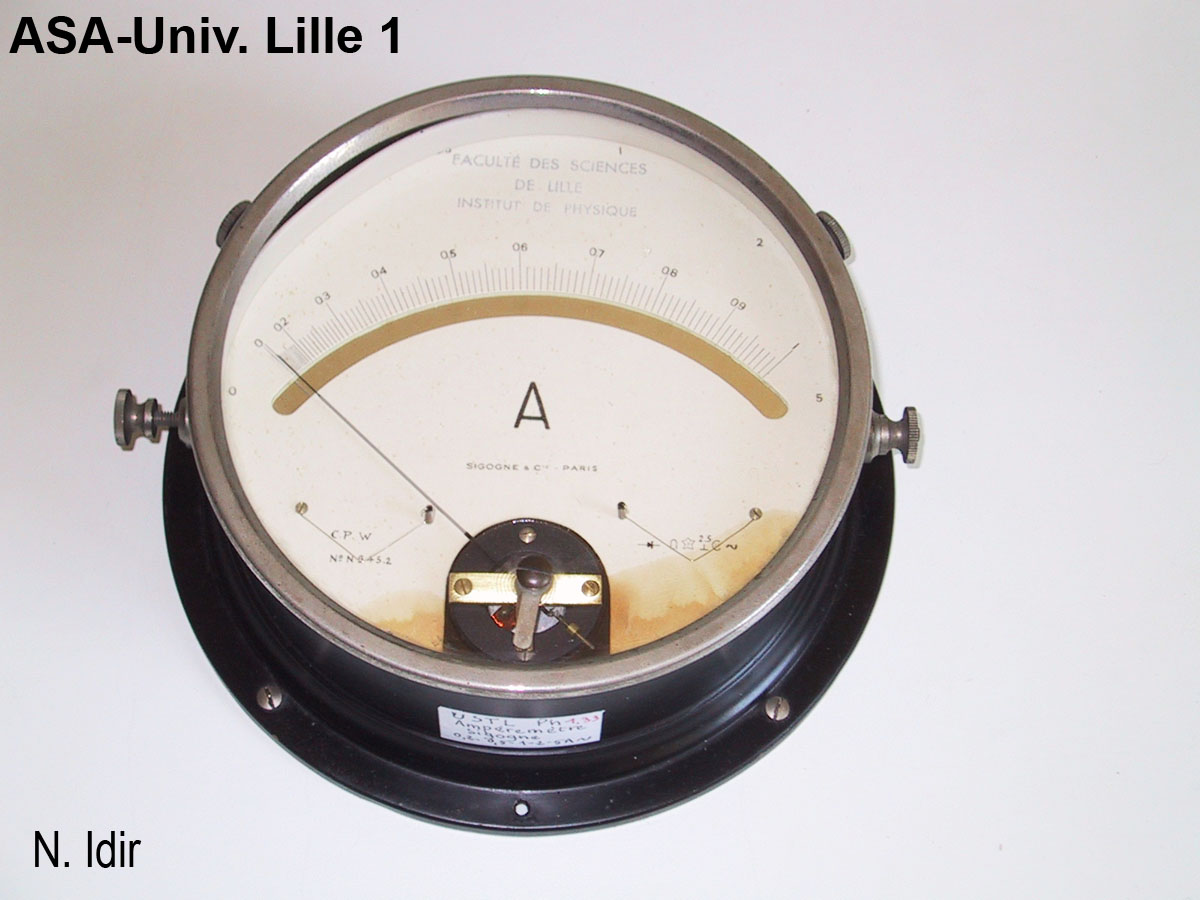

Appareil de mesure du courant alternatif à 50 Hz, le cadre mobile est en série avec un redresseur.
Boîtier métallique en tôle peint en noir.
Diamètre de la base : 19 cm
Diamètre du corps : 16 cm
hauteur : 6,5 cm
Six bornes, cinq calibres :
0,2 ; 0,5 ; 1 ; 2 et 5 A
Classe : 2,5.
C'est un appareil de mesure : aiguille fine, graduation serrée sauf au début à cause de la chute de tension dans le redresseur. Cette chute croît d'abord rapidement avec le courant quand celui-ci part de zéro puis tend à devenir constante quand le courant croît.
Cet effet est le même pour tous les calibres qui ne diffèrent que par la valeur du shunt aux bornes duquel l'ensemble redresseur-cadre mobile est dérivé; d'où l'unicité de la graduation.
Inventaire : Ph 1.33
