S.I.F.A.M.
Vers 1900

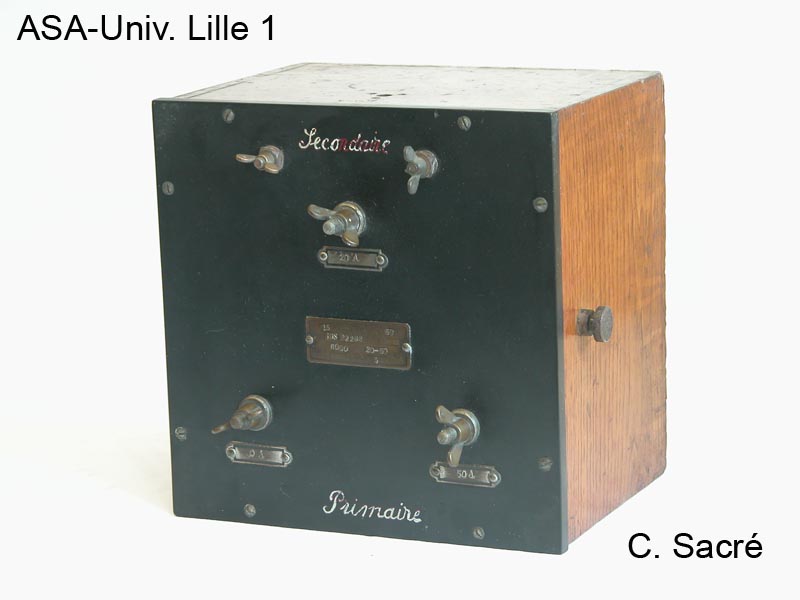

Le plus souvent les courants utilisés en électrotechnique sont trop forts pour être directement amenés aux bornes des relais d'intensité, des ampèremètres ou des circuits intensité des wattmètres. On les divise dans un rapport connu par un transformateur d'intensité.Si I1 et n1 sont l'intensité et le nombre de spires primaires, I2 et n2 l'intensité et le nombre de spires secondaires: n1I1 = n2I2 donc I2 = (n1I1)/n2Transformateur dans un boîtier en bois, avec dessus en ébonite, de 24,5 x 24,5 x 18,5 cm.Primaire: 50 ou 20 A,Secondaire: 5 A,Puissance nominale 15 VA (i.e. la tension secondaire ne doit pas dépasser 3 V).RemarqueCes transformateurs servent aussi le plus souvent de transformateurs d'isolement. La tension du fil ou câble où passe le courant à mesurer est beaucoup trop grande pour être amenée sans danger sur le panneau, le pupitre ou la table de mesure.
Inventaire : Et 1.76
