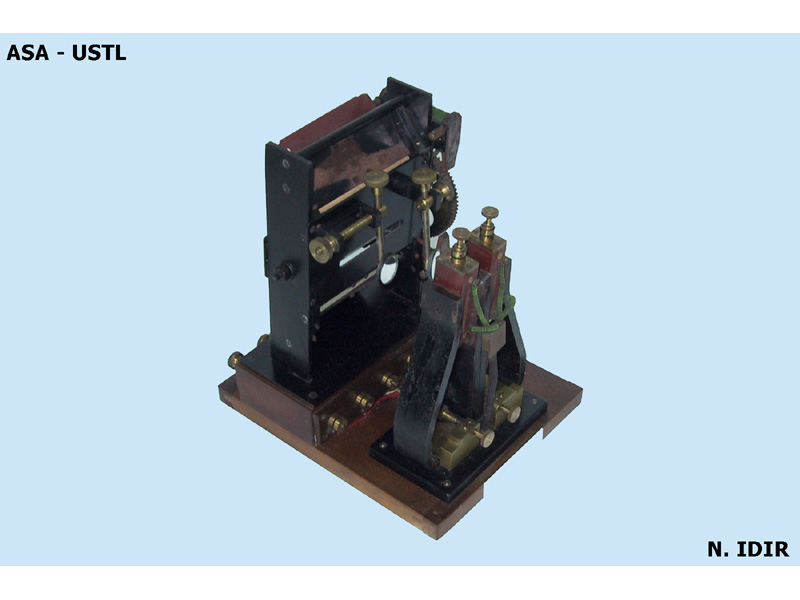

J. Carpentier
Vers 1920
Appareil de dimensions : 18,85 x 22,5 x 25 cm
Coffret en bois : 21 x 25 x 27,5 cm (poignée)
L'appareil comprend :

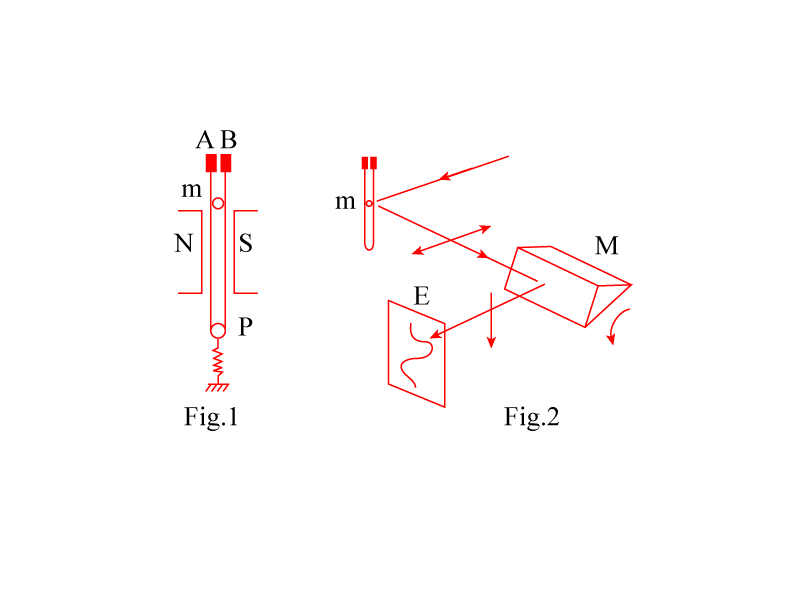

Il permet d'observer la forme d'onde de deux grandeurs périodiques (courant et tension par exemple) dont le fondamental a la même fréquence que le réseau qui alimente le moteur. L'équipage galvanométrique est formé d'une mince lame métallique fixée entre les bornes A et B, tendue grâce à une petite poulie P, placée entre les bornes d'un fort aimant. Elle est placée dans un petit tube de cuivre rempli d'huile et porte le petit miroir m. La fonction de transfert (rapport de l'amplitude de l'angle de torsion du cadre à celle du couple ou du courant de même fréquence) décroît beaucoup moins vite en fonction de la fréquence que pour un galvanomètre ordinaire; elle reste sensiblement constante jusqu'à 1kHz. Le rayon lumineux dévié horizontalement par le miroir m du galvanomètre est réfléchi par le miroir triangulaire tournant M. Celui-ci le dévie verticalement de façon linéaire en fonction du temps, faisant faire à la tache lumineuse sur l'écran E un cycle par période du réseau d'alimentation.
Inventaire : Et 1.48
