CdA (sous-marque de Chauvin et Arnoux)

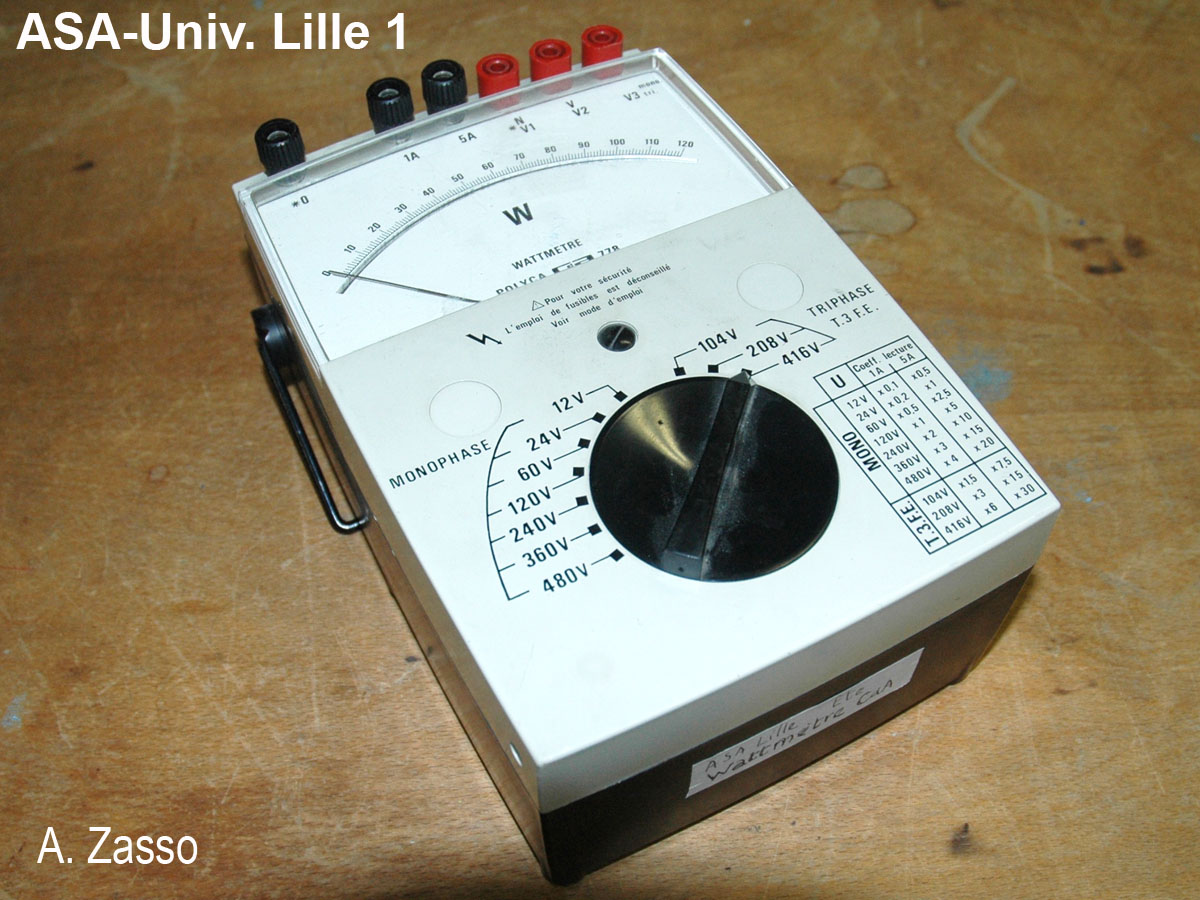

Type Polyca CdA 778
1885
Boîtier en matière plastique, noir et gris clair.
Largeur : 12,6 cm
Hauteur : 8,5 cm
Profondeur : 19,6 cm
Aiguille fine, miroir de parallaxe, une seule graduation serrée de 0 à 120.
6 bornes pour fiches bananes, un commutateur à 10 positions utiles.
Calibres :
Courant : 1 et 5 A
Tension : 12-24-60-120-240-360-480 V en monophasé
104-208-416 en triphasé
Classe de précision : 1 entre 40 et 60 Hz.
Remarque :
La valeur de la puissance s'obtient en multipliant la lecture par un coefficient lu dans un tableau placé en bas à droite de l'appareil. Ce coefficient dépend de la tension et du courant.
Exemple en mode triphasé :
Puissance correspondant à une tension entre phases U=104V pour un courant I=1A et cos =1 :
P = U x I x (3)1/3 x cos = 104 x (3)1/3
On remarque que : 104=120 x (3)1/3 /2
donc : P = 120 x 3/2 = 120 x 1,5 = 180 W
120 correspond à la déviation pleine échelle et 1,5 au coefficient multiplicatif à appliquer.
Inventaire : Ete 39
