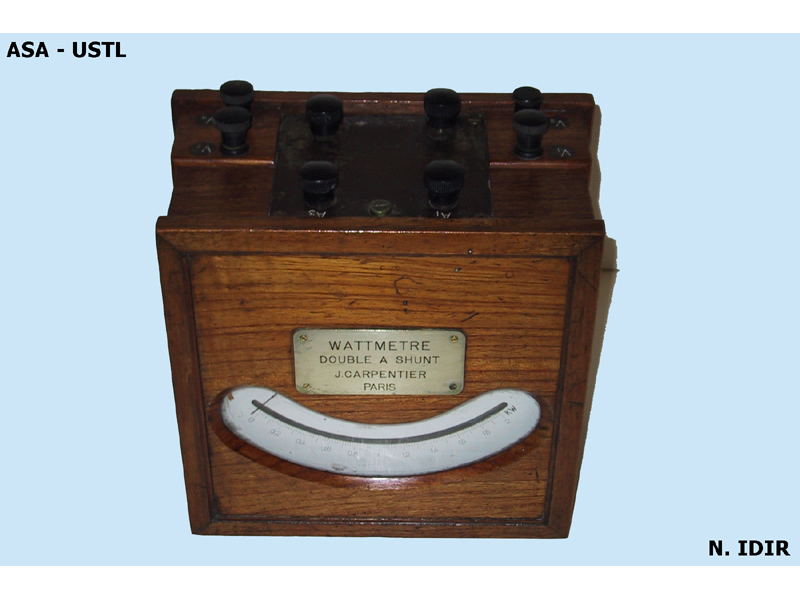

J. Carpentier
Vers 1915
Boîtier en bois :
longueur : 20 cm largeur : 20 cm hauteur : 11,5 cmde forme vieillotte. C'est un wattmètre double : deux équipages électrodynamiques à parties mobiles montées sur le même axe ajoutent leurs effets. Cela permet de mesurer directement la puissance en triphasé 3 fils en régime équilibré ou non : c'est la "méthode de deux wattmètres". Le qualificatif de shunt vient du fait que les deux bobines de courant sont contenues dans une petite boîte qui s'enfonce dans l'appareil par derrière, comme on emboîte le shunt de certains ampèremètres. En changeant de boîte on peut changer de calibre en courant. Les bornes de tension sont elles aussi situées à l'arrière. Le calibre tension n'est pas indiqué; il est probablement de 300 V, la tension composée des réseaux de distribution de l'époque étant 220 V.
Inventaire : Et 4.4
