Hectowattheures - Type LVA
Début du XXe siècle

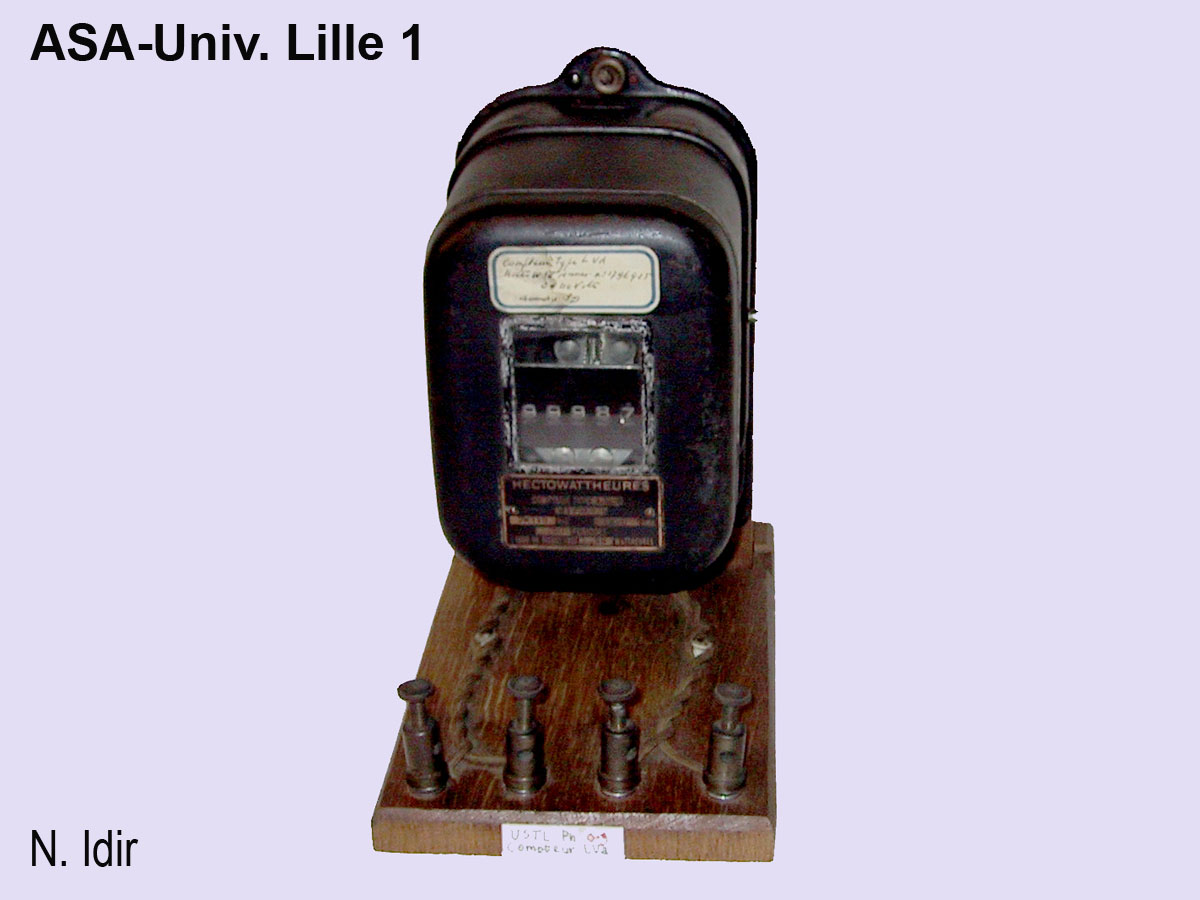

Petit compteur monophasé à boîtier de tôle peinte en noir.
Il utilise le principe qui sera employé pendant tout le XXe siècle : un disque d'aluminium est soumis à un couple dû à l'interaction des courants qui y sont induits par la bobine dérivée sur la tension et de ceux induits par la bobine parcourue par le courant. La rotation du disque est freinée par son passage dans l'entrefer d'un aimant. L'égalité du couple moteur proportionnel à la puissance et du couple de freinage proportionnel à la vitesse donne une vitesse proportionnelle à la puissance donc un nombre de tours proportionnels à l'énergie.
Calibres :
Tension : 2 fois 110 V
Courant : 2 fois 10 A
Fréquence : 50 Hz
Un tour de disque égale 2,38 wattheure. Le disque entraîne une minuterie à 5 chiffres.
Le boîtier a : une hauteur de 22 cm,
une largeur de 12 cm,
une profondeur de 13,5 cm.
Le compteur est monté sur un support de bois.
L'ensemble a :
une hauteur de 27 cm,
une largeur de 15 cm,
une profondeur de 25,5 cm.
La plaque signalétique semblerait, par la grosseur des caractères utilisés pour écrire WATTHEURE, indiquer qu'il s'agit là du nom de fabricant.
Inventaire : Ph 0.9
