A.J.C.
Calibres : 5 et 10 A ; 150 V
Plage de mesure : cos de 1 à 0,8 Avant et cos de 1 à 0,5 Arrière
Vers 1920

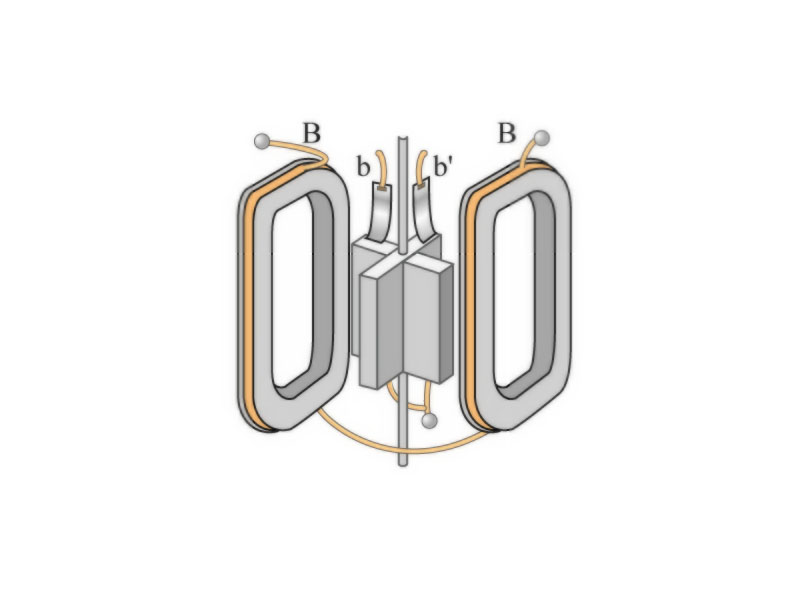

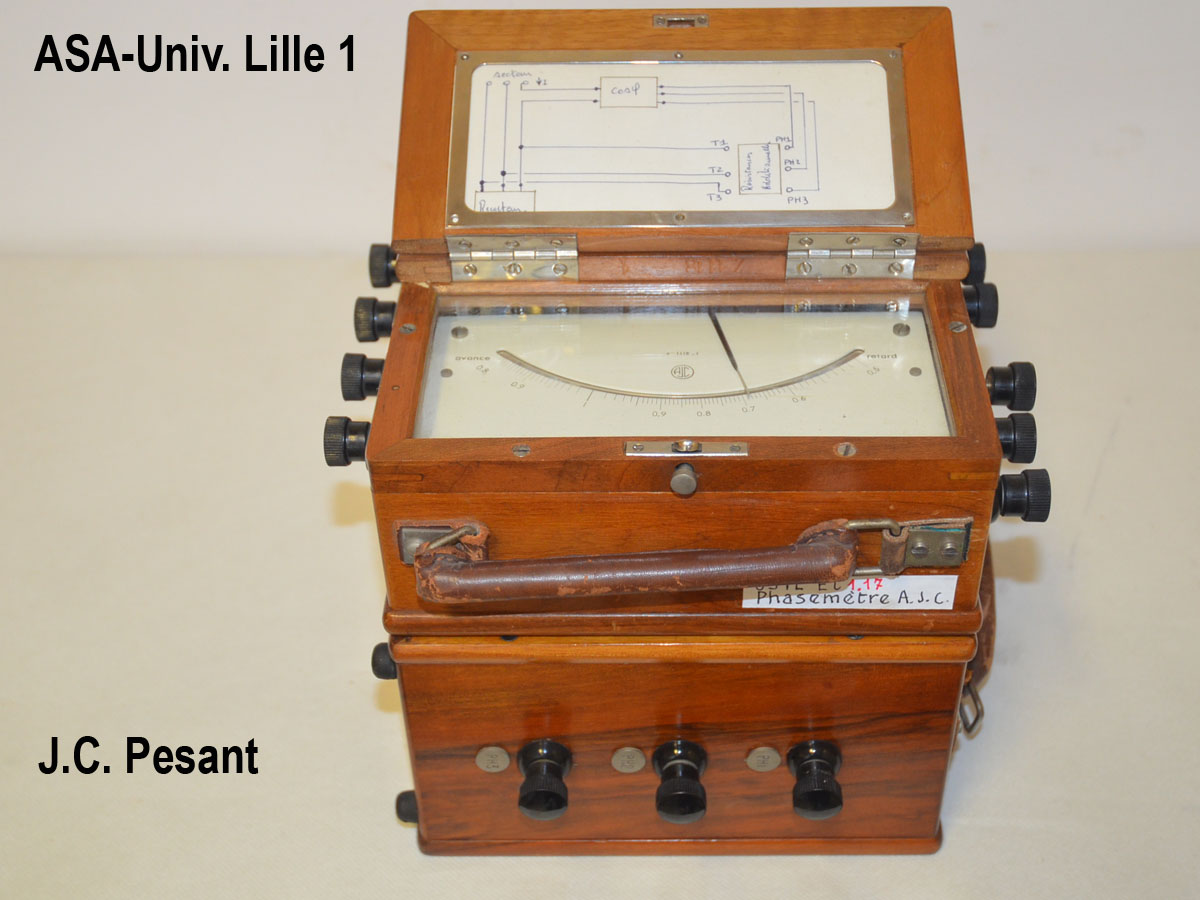

Boîtier en bois : 20 x 20 x 9 cm.L'appareil nécessite l'addition d'une boîte de mêmes dimensions contenant résistances et inductances. C'est un appareil électrodynamique à deux bobines mobiles b et b' d'axes perpendiculaires. Pas de ressort spiral mais des rubans d'argent amènent les courants à b et b' en produisant un couple négligeable. Le bobinage fixe B est parcouru par le courant i. Les bobines mobiles dérivées sur la tension u sont en série, l'une avec une forte résistance, l'autre avec une forte inductance. L'aiguille est face à 1 quand u et i sont en phase. Elle dévie dans un sens ou dans l'autre suivant que i est déphasé en avant ou en arrière de u.
(1) D'ordinaire on déduit le facteur de puissance cos des mesures de la tension U, du courant I et de la puissance P qui égale UI cos . Si on lit 220 V; 8,2 A; 1620 W avec de bons appareils de laboratoire bien réglés de calibre 300 V et 10 A, on est sûr de U à 1,5 V près, de I à 0,05 A près, de P à 15 W près. Ce qui donne : 0,88 < cos < 0,92 ou 28°5 > > 23°5
Inventaire: Et 1.17
