C d C
Vers 1920
Pour étalonner avec un ampèremètre A, un voltmètre V et un wattmètre W, un compteur C mesure le débit U.I.cos d'une source, il est possible d'éviter de dépenser cette puissance dans un rhéostat et une inductance.
Pour cela, on utilise deux transformateurs alimentant deux circuits isolés l'un de l'autre.

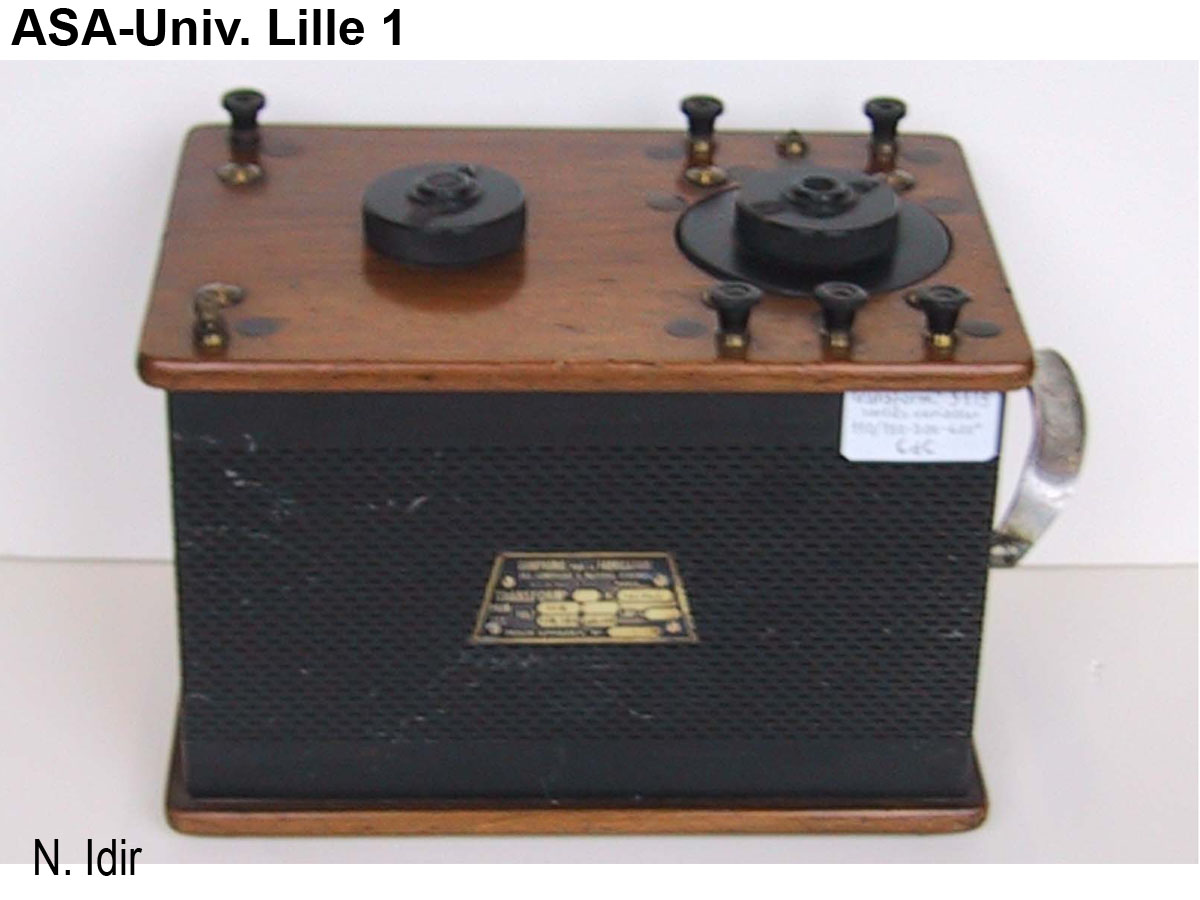

- Transformateur à rapport variable
Entrée : 110 V
Sorties variables : 150, 300, 450, 600 V
Formé d'un autotransformateur à curseur et d'un transformateur à sorties multiples, il alimente V et les circuits tension de W et C mis en parallèle.

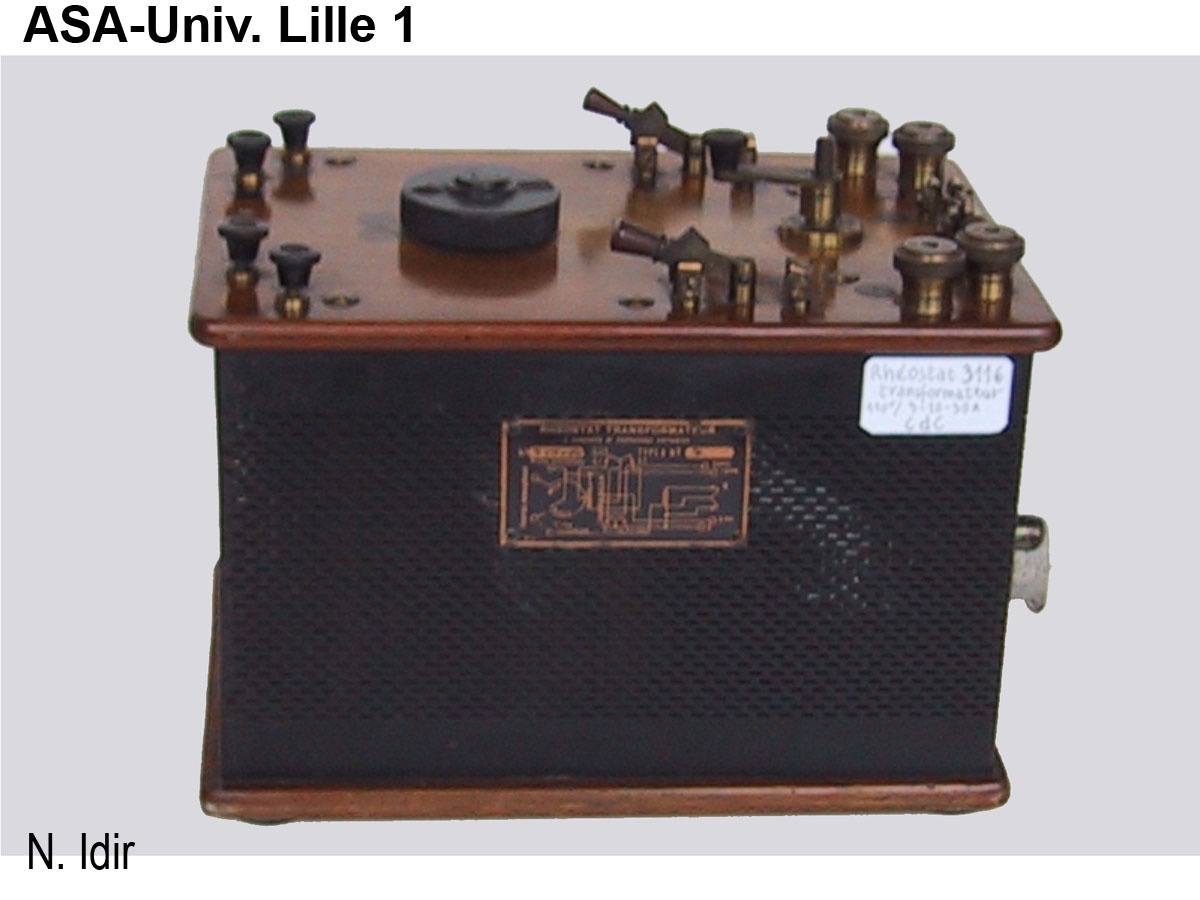

- Rhéostat - transformateur
Sorties variables : 3, 10, 30 A
Formé d'un autotransformateur alimentant une inductance et un transformateur à très faible tension de sortie, il alimente par celui-ci A et le circuit courant de W et C montés en série. L'inductance permet de faire varier la phase de ce courant.
Les deux appareils ont un dessus et un dessous en bois, leurs côtés sont en tôle perforée peinte en noir.
Dimensions :
Longueur : 31 cm
Largeur : 20,5 cm
Hauteur : 20 cm
Inventaire : Et 2.4 et Et 2.3
