J. Carpentier
1890

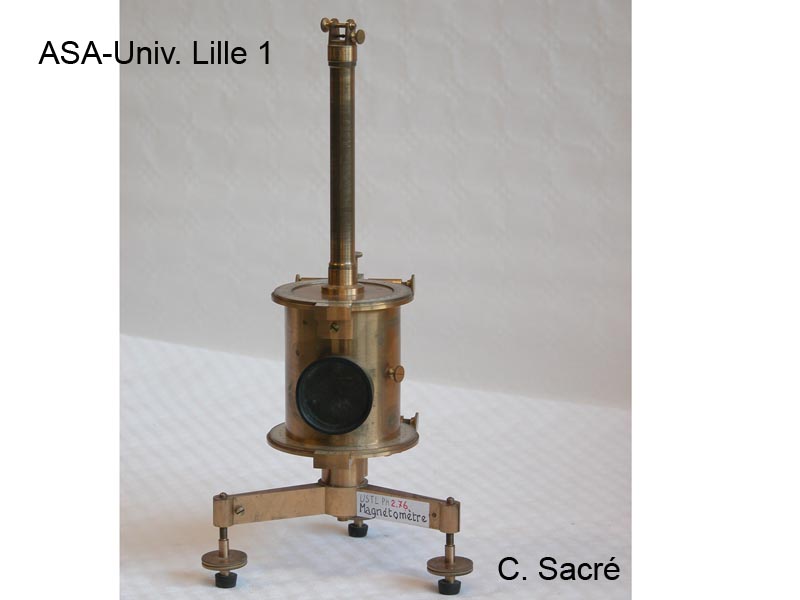

Appareil tout en laiton comportant, sur un socle, un cylindre et un tube contenant le fil de suspension d’une petite aiguille aimantée. Au fond du cylindre un étrier permet de fixer un petit barreau aimanté.L’ensemble peut tourner par rapport au socle, le tube et le haut du cylindre peuvent tourner par rapport au corps de celui-ci. Les angles de rotation sont mesurables avec précisionDiamètre du cylindre : 8 cmHauteur du cylindre : 10,5 cmDiamètre des 2 cercles gradués : 9,5 cmEntr’axe des pieds : 15,5 cmHauteur totale : 39 cmCet appareil permet de mesurer la composante horizontale H du champ magnétique terrestre et le moment magnétique M du barreau aimanté. On mesure le produit MH par une méthode d’oscillations, le quotient M/H par une méthode de déviation (la méthode est expliquée, pages 413 à 419, dans l’ouvrage de Damien et Paillot).
Remarque :
Le moment magnétique d’un barreau est le produit de la masse magnétique m de chacun de ses pôles par la longueur 2l de leur distance. Deux masses magnétiques m1 et m2 distantes de r exercent entre elles une force m1m2/r2.
Inventaire : Ph 2.76
