Réovariac
Type DRTUSPN
1990

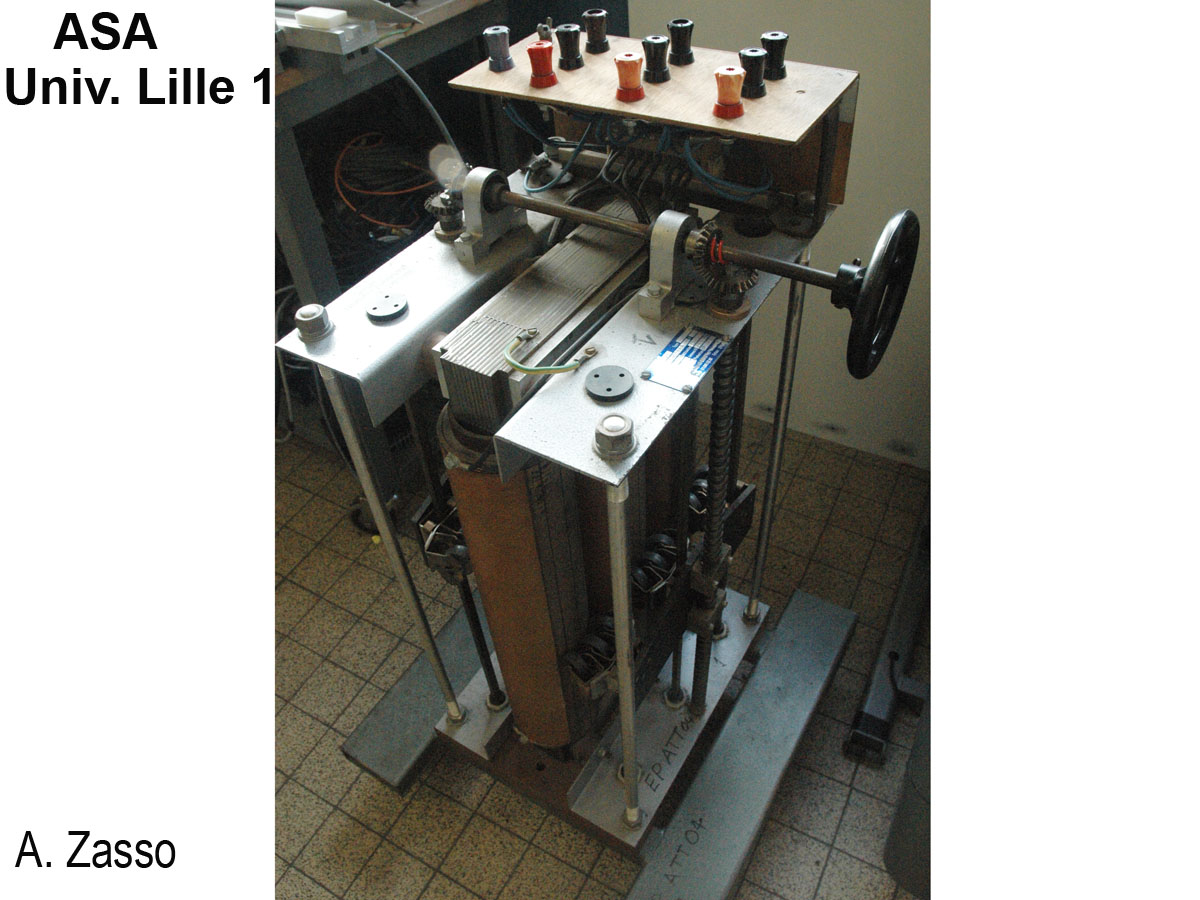

Autotransformateur triphasé bobiné à une seule couche par colonne. On fait varier la tension de sortie entre zéro et la tension d'entrée en faisant varier le nombre de spires donnant la tension de sortie.
Encombrement :
Largeur : 48 cm
Hauteur : 85 cm
Epaisseur : 33 cm
Appareil monté sur roulettes.
Caractéristiques :
tension : 3 fois 380 V
courant : 3 fois 45 A
Nombre de spires par colonne : 300
Pour faire varier la tension sans couper le courant, il faut passer d'une spire à l'autre en touchant les deux à la fois. Les curseurs sont formés de 3 roulettes au carbone aggloméré légèrement décalées entre elles. La chute de tension au contact carbone-cuivre limite le courant dans la spire court-circuitée.
La particularité de cet autotransformateur est qu'il y a sur chaque colonne deux groupes de curseurs, un de chaque côté. Quand un groupe descend, l'autre monte. La portion de spires reliées à la sortie est ainsi toujours à mi-hauteur du bobinage primaire : cela diminue la chute de tension inductive donc la variation de tension de sortie quand le courant débité augmente.
Inventaire : Etr 5
