Compagnie des Compteurs
Début du XXe siècle

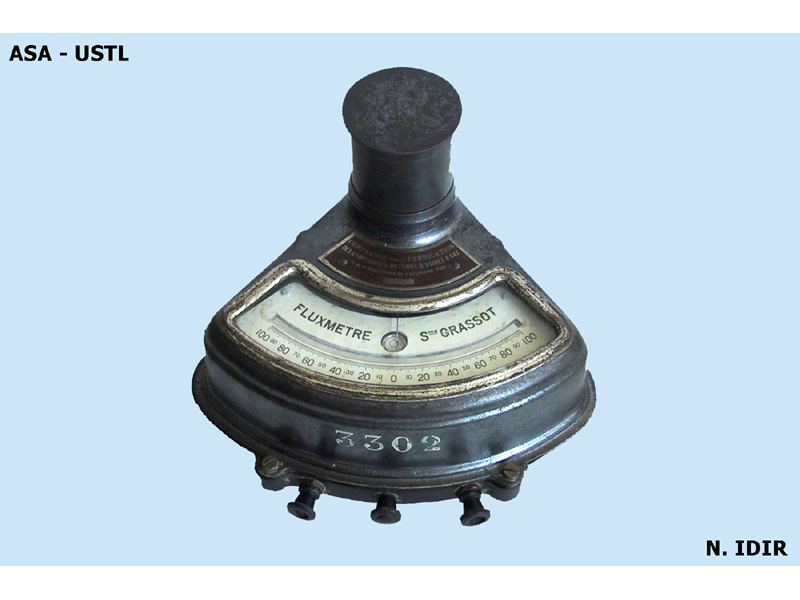

Boîtier métallique gris de forme triangulaire avec colonne. Largeur : 24,5 cm hors tout profondeur : 23,5 cm hors tout hauteur : 18,5 cm hors toutGradué de -100 à +100 avec 104 M (maxwell) par division. Dans la colonne, il y a le fil de suspension du cadre portant:- un miroir face à un trou situé à l'arrière- une aiguille face au cadran. C'est un appareil à cadre mobile, le couple moteur est dû à l'action d'un aimant permanent sur le courant passant dans le cadre relié aux 2 bornes. Le cadre est suspendu par un fil très fin, il est alimenté par deux spirales en argent de trés faible section pour que le couple de torsion soit négligeable. Le mouvement du cadre n'est limité que par son inertie et par le couple de frottement proportionnel à la vitesse angulaire. La déviation est proportionnelle à la quantité d'électricité induite par la variation du flux travresant la bobine reliée aux bornes. La déviation donne la variation du flux à travers la bobine exploratrice. La position du cadre est indifférente. Un bouton permet d'amener l'aiguille au zéro avant la variation du flux.
