SOCEM
1986

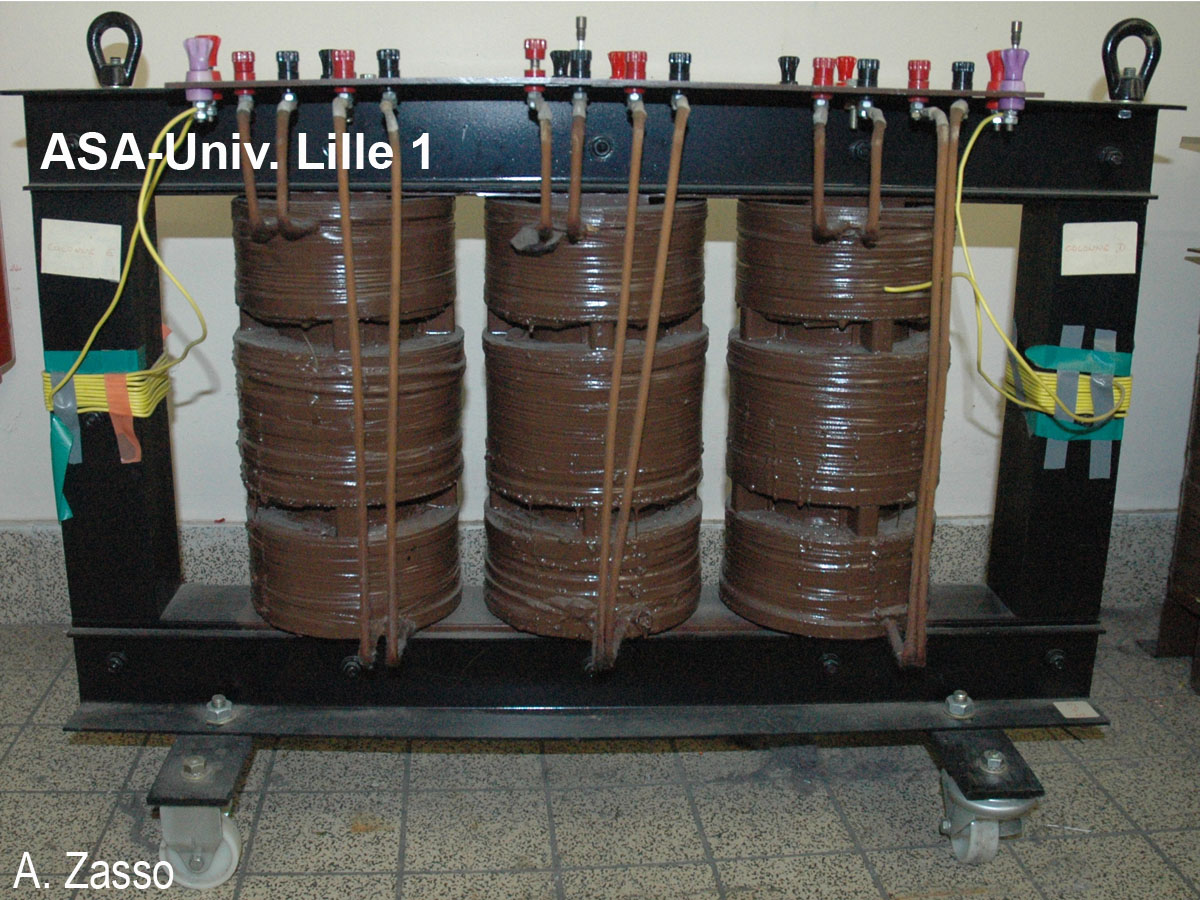

Transformateur triphasé comptant, en plus des 3 noyaux bobinés, deux noyaux de retour. La somme des flux dans les 3 noyaux bobinés peut ne pas être nulle.
Ce transformateur permettait d'alimenter un redresseur double étoile sans avoir à ajouter une bobine interphase (Thèse Jean-Paul SWAN, 1988).
Puissance : 6 kVA
Primaires : 3 fois 220 V
Secondaires : 3 fois 2 fois 127 V
Sur chaque noyau bobiné les deux secondaires sont montés de part et d'autre du primaire.
Section des noyaux et des culasses : 6 x 6 cm
Ensemble du transformateur :
Longueur : 70 cm
Hauteur : 50 cm
Largeur : 23 cm
Inventaire : Etr 10
