Compagnie des Compteurs
Milieu du XXe siècle

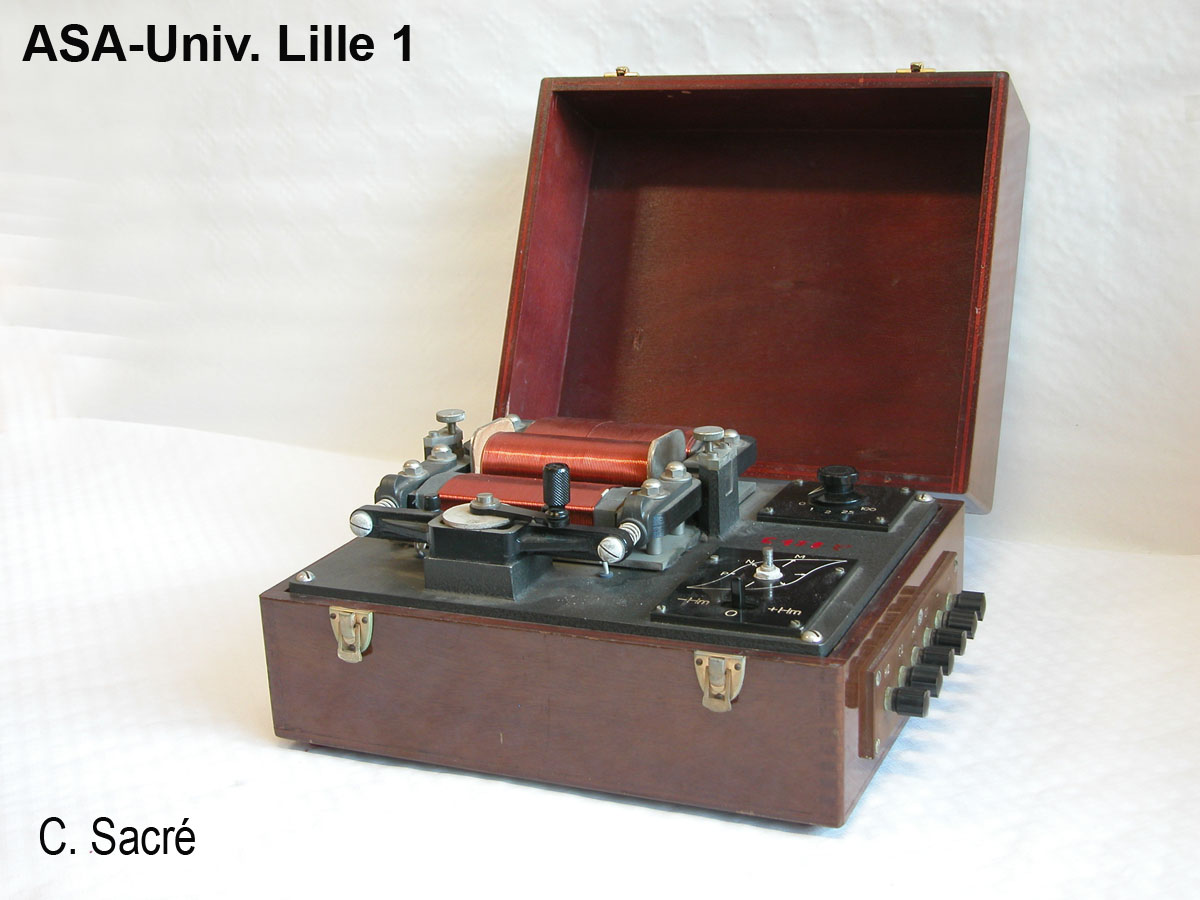

Belle boîte en bois teinte acajou. Mais le dessus au lieu d'être en bois est en tôle noire brillante, ce qui facilite beaucoup la lecture des inscriptions.
Largeur : 37,5 cm
Hauteur : 22 cm
Profondeur : 31 cm
Les bornes sont sur les côtés de la boîte, 4 à gauche, 6 à droite.
L'appareil sert à relever la courbe de première aimantation B(H) d'un matériau magnétique. Ce matériau se présente sous la forme d'un barreau placé dans le bobinage central. Celui-ci comporte un enroulement parcouru par le courant I dont la mesure donne H et d'un enroulement relié au fluxmètre dont le flux donne B.
On applique deux "culasses" s'appuyant sur les extrémités du barreau qui ferment le circuit magnétique de . On fait passer dans les bobines des culasses un courant tel que le circuit de fermeture du flux se comporte comme un circuit magnétique parfait (perméance infinie). H = n.I/L B = /n'.S
n : nombre de spires du bobinage parcouru par I
n' : nombre de spires du bobinage de mesure de
L : longueur du barreau limité par les culasses
S : section du barreau
Entre chaque point de mesure, on désaimante le barreau.
Inventaire : Ph 1.126
