2.3. 6 Gaussmètre

2. Electrotechnique 2.3 Flux et attraction magnétiques

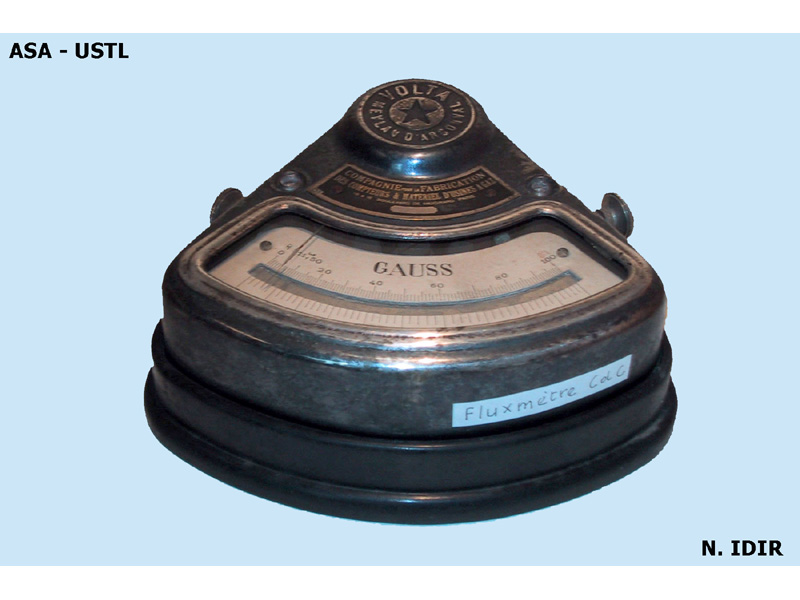

Gaussmètre_1

Description

   Compagnie des Compteurs

               Vers 1920



Boitier métallique triangulaire
             largeur : 19 cm
             profondeur : 17 cm
             hauteur : 6 cm.
Le cadran porte l'indication R = 11,5 ; 0,1 V et deux graduations 0 à 100 et 0 à 500.

C'est un ampèremètre qui mesure le courant magnétisant dans le perméamètre d'Iliovici.
Il est gradué en gauss car le champ H est proportionnel au courant i. Si L est la longueur utile du barreau étudié, n le nombre de spires de la bobine : H est proportionnel à  4..n.i/L.
C'est donc en fait un millivoltmètre monté aux bornes d'un shunt 0,4 A ou 2 A inclus dans le perméamètre.

Bien après 1946, on utilisait couramment les unités du système CGS en magnétisme au lieu des unités SI.



  Grandeur SI CGS Correspondance
Flux d'induction Wb (weber) M (maxwell) 1 Wb = 108 M
Induction B T (tesla) G (gauss) 1 T = 104 G
Champ H A.m-1 Oe (oersted) 1 A.m-1 = 1,26.10-2 Oe

Dans le système CGS en électromagnétisme, on a B=H, aussi on utilise la relation : 1 A.m-1 = 1,26.10-2 G



Inventaire : Et 1.10
