Musée de physique

Description

           A. Darras
           Vers 1900

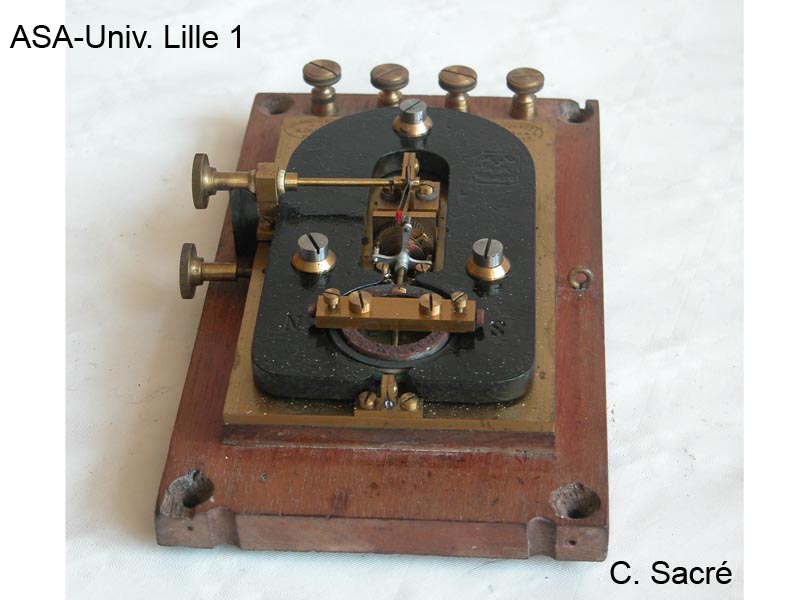

Dans une boîte en bois vitrée de
 11,2 x 17,8 x 4,5 cm
une forte plaque de laiton de
9,5 x 16 x 0,3 cm
porte un relais électromagnétique. Celui-ci utilise l’action d’un aimant sur une bobine parcourue par le courant d’entrée. En pivotant la bobine ferme le contact entre les bornes de sortie.
Deux réglages sont possibles : déplacement du point d’attache du ressort spiral assurant le couple antagoniste ; écart entre les deux parties du contact mobile.
Etait utilisé aux débuts de la TSF.

Inventaire : Ph 2.89
