Forges et Ateliers de Construction Electriques de Jeumont
Vers 1935
À Jeumont, près de Maubeuge, se sont ouverts les Ateliers de Construction Electriques de Charleroi (ACEC) en 1905. Ils sont devenus les FACEJ en 1921, puis Jeumont-Schneider en 1964.

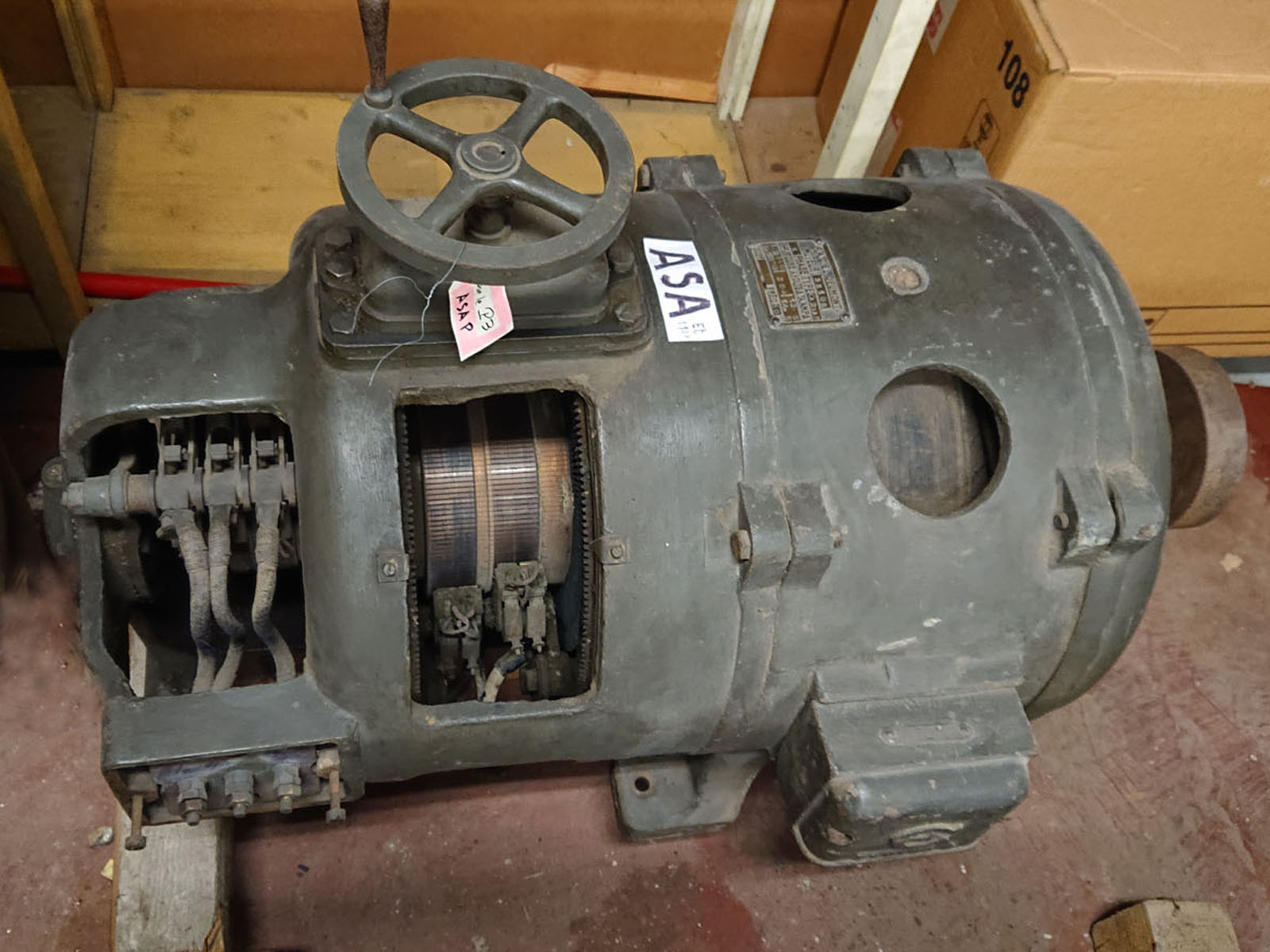

Caractéristiques de ce moteur :À partir de sa plaque, on peut noter : Moteur 33108 3 Phases, Type CA20AB 1,7 CV à 500 tr/min ; 5,5 CV à 1500 tr/mn Tension : 205 V Courant : 12,5 A à 500 tr/mn ; 14,5 A à 1500 tr/mn Fréquence : 50 Hz
Dimensions du moteur : longueur : 900 cm largeur : 560 cm hauteur : 620 cm
Ce moteur est une amélioration du moteur triphasé à collecteur créé par les ACEC (voir 2.5.11) qui nécessitait un transformateur reliant l’enroulement du stator avec celui du rotor.On remarque que ce moteur comporte trois enroulements :-le primaire, alimenté par le réseau triphasé à l’aide des trois bagues, est logé dans les encoches rotoriques (contrairement au moteur asynchrone classique où le primaire est l’enroulement statorique).-le secondaire, enroulement statorique en court-circuit.-un enroulement, type moteur à courant continu, logé dans les mêmes encoches que le primaire est relié à un collecteur. La commande de la vitesse se fait par un bobinage triphasé logé dans les mêmes encoches que le primaire. Les extrémités des phases sont reliées à des balais, deux par phase, appuyant sur le collecteur.
En écartant plus ou moins les deux balais de la même phase dans un sens ou dans l’autre, on fait varier la vitesse d’un côté ou de l’autre de la vitesse synchrone.La commande est stable entre 500 tr/mn où il absorbe 12,5 A et 1500 tr/mn où il absorbe 14,5 A.
Remarque : ce moteur a disparu car il a été mis à la benne lors du débarrassage des caves du bâtiment P2 en décembre 2023.
Inventaire : Et 1.127
