Ph. Pellin
Fin du XIXe siècle

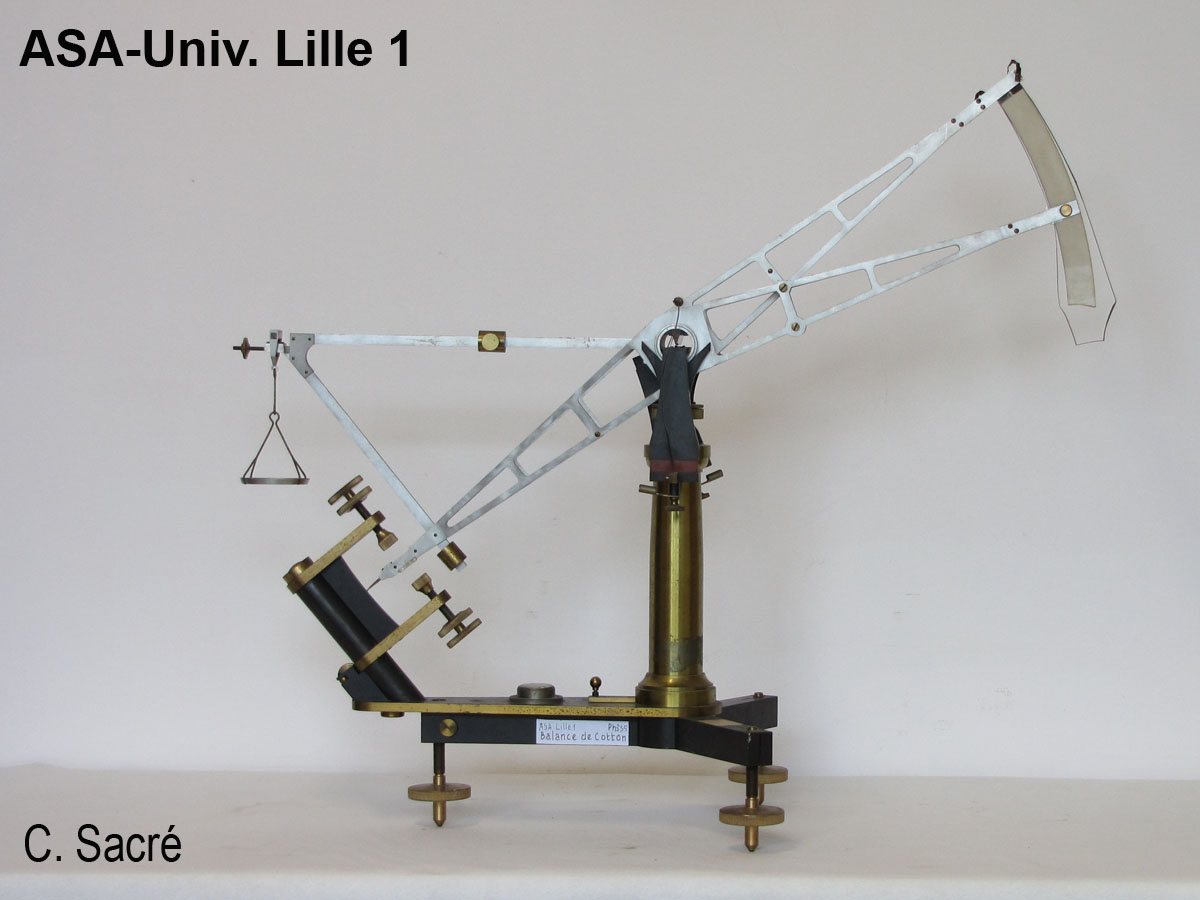

La suspension est la même que pour toutes les balances de précision : couteau posé sur un plan d' agate. Une fourchette permet de soulever le fléau. Le fléau est en aluminium pour ajouter légèreté et rigidité. Il est dédoublé de chaque côté. D'un des côtés, les deux demi-bras portent un secteur isolant sur lequel est fixé le conducteur parcouru par le courant i. Ce conducteur est formé d'un petit élément droit de longueur L aligné avec l'axe de la balance et de deux arcs de cercle centrés sur cet axe. De l'autre côté, il y a une tige portant le plateau et le support d'une aiguille dont la course est limitée par deux buttées et qui sert à parfaire la mesure.
La base montée sur un trépied porte un niveau à bulle. Le courant i est amené au circuit mobile par deux longs rubans souples touchant deux tiges fixes.
L'appareil permet de mesurer l'induction B à laquelle est soumis le segment L par la force F qui s'exerce sur lui.
F = B.i.L
L'appareil est en aluminium, bronze et laiton. Il a :
une longueur totale de 65 cm,
une hauteur totale de 60 cm.
L'écartement des pieds qui donne l'encombrement en largeur est de 15 cm.
Inventaire : Ph 3.55
