2.5. 6 Appareil de Foucault
Ruhmkorff, Paris
Vers 1880
Fer, fonte, cuivre sur un beau socle en bois.
hauteur : 42 cm.
longueur : 37 cm.
largeur : 24 cm.

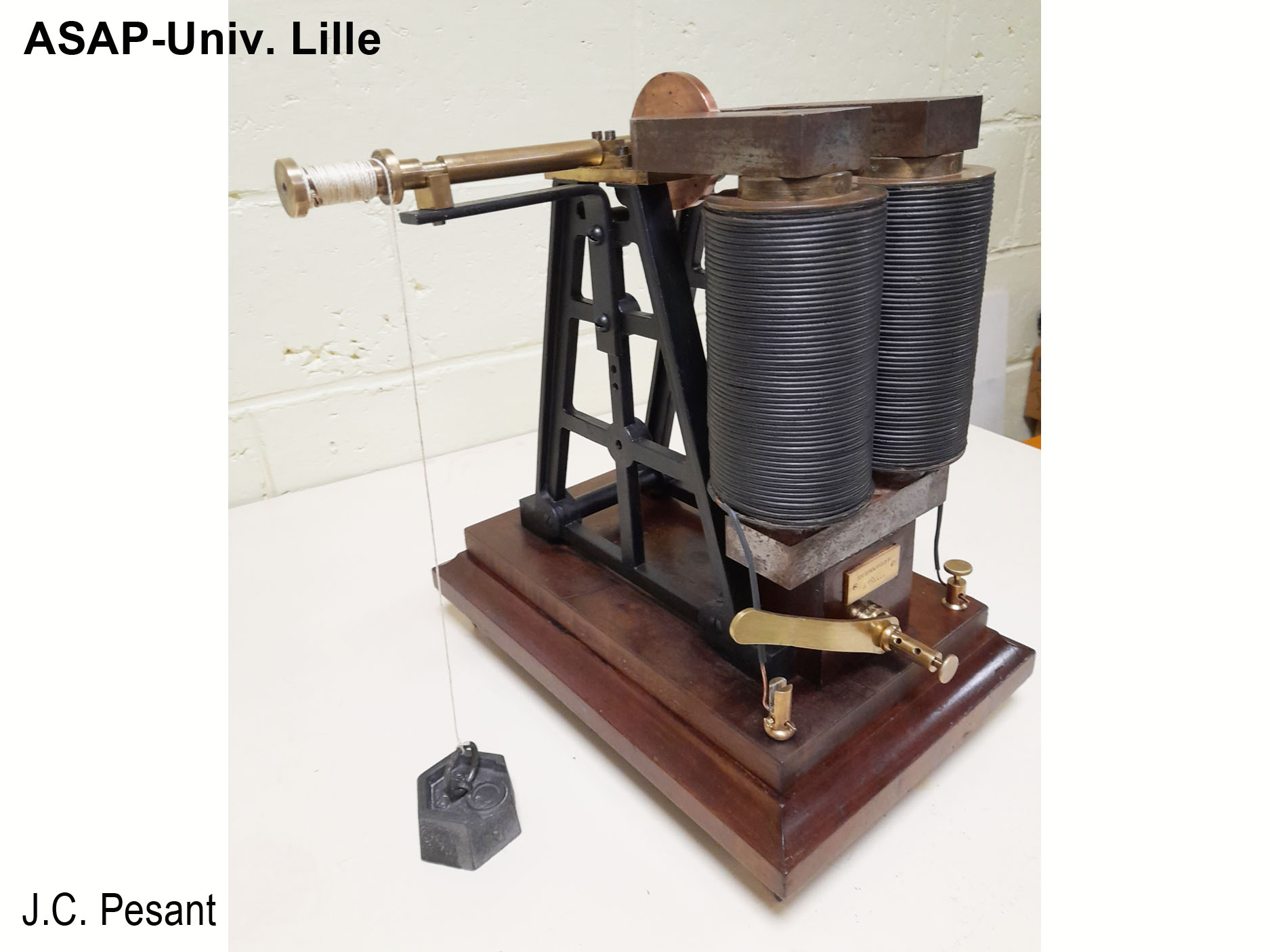

Un disque de cuivre est monté sur un arbre autour duquel est enroulée une ficelle; au bout de celle-ci un poids est suspendu.
Le disque tourne dans l'entrefer d'un électroaimant. Quand l'électroaimant n'est pas alimenté, le poids tombe rapidement. Quand l'électroaimant est alimenté, la chute est freinée par des courants induits dans le disque. Les pertes Joule correspondantes échauffent le disque.
Ce frein à courants de Foucault illustre le phénomène auquel le nom de ce savant est attaché : dans toute pièce conductrice soumise à une variation de flux, des courants sont induits. La circulation de ces courants donne lieu à des pertes Joule. Aussi, dans les transformateurs et dans la partie des machines tournantes soumise à un flux alternatif, le circuit magnétique n'est pas en fer massif mais en tôles minces isolées entre elles. Ceci afin de minimiser les pertes par courants de Foucault.
Inventaire : Ph 0.101
