L'éclairage électrique Vers 1905

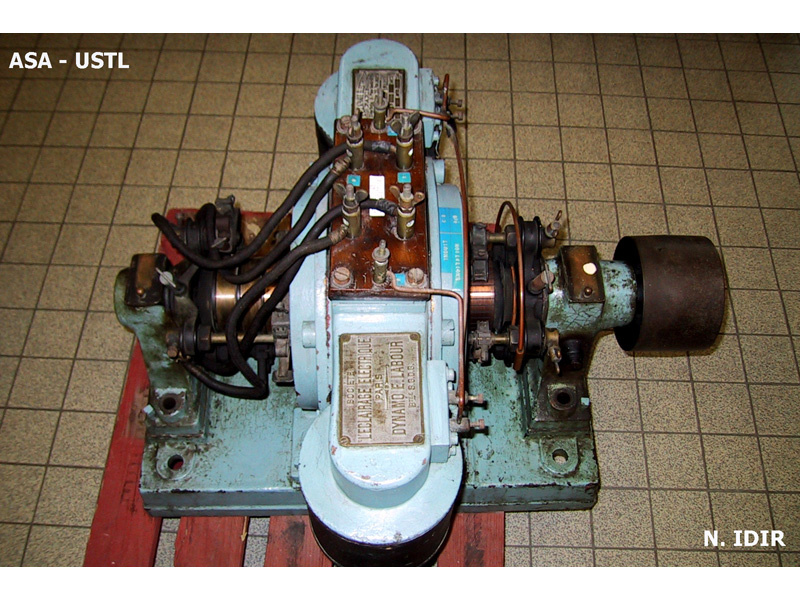

machine à courant continu à 4 pôles, avec induit en anneau et 40 lames de collecteur, de caractéristiques : 110 - 115 V ; 30 A ; 1350 tr/mn, de dimensions : longueur = 76 cm, largeur = 65 cm hauteur = 57 cm.
On a ajouté 4 bagues reliées à des points fixes de l'induit, ce qui en fait une commutatrice. Les tensions entre bagues sont alternatives : la commutatrice permet la conversion alternatif-continu et la conversion inverse.Cette machine présente deux particularités : - Circuit magnétique: il est en deux parties avec deux bobines d'axe vertical créant chacune un pôle Nord et un pôle Sud. - Quatre bagues: les commutatrices triphasées du côté alternatif ont trois bagues. Celle-ci est diphasée ( deux phases séparées avec grandeurs électriques déphasées de 90°). Lorsqu'on est passé du monophasé au polyphasé pour la distribution de l'énergie électrique, on a d'abord utilisé le diphasé. Certains réseaux, celui de Paris notamment, ne sont passés du diphasé au triphasé qu'après plusieurs décennies.
Inventaire : Et 1.62
