IUT de Béthune
1971-72

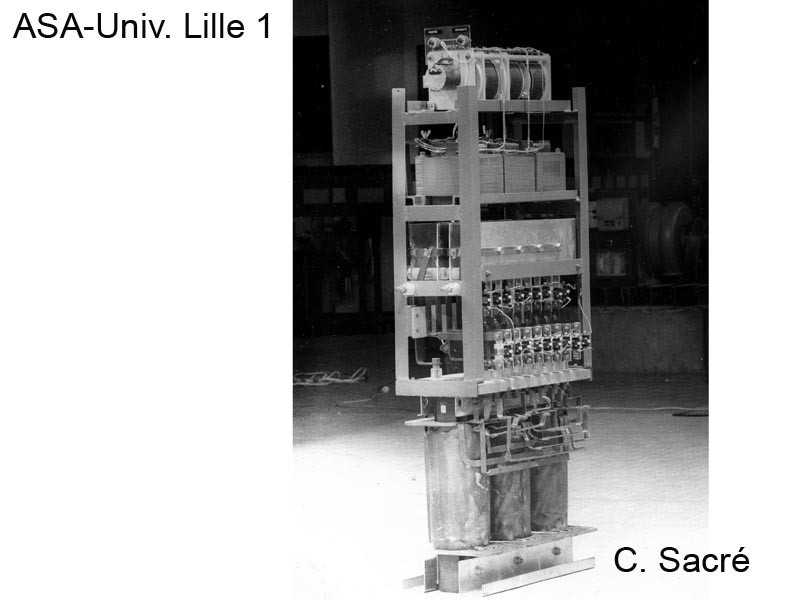

En 1964 G. Séguier a proposé un nouveau type de montages redresseurs : les montages à commutation série. Ils permettent d’obtenir une tension redressée très peu ondulée et un courant pris au réseau quasi-sinusoïdal.Ce redresseur a été construit en 1971-72, avec les étudiants de l’I.U.T. de Béthune (alors Unité de l’Université de Lille 1), pour alimenter le laboratoire d’électronique de puissance. Il est toujours en fonctionnement Alimentation : triphasé, 380 V, 50 Hz Sortie continue : 250 V. 300 A. Ondulation de la tension de sortie <0,2 %Hauteur : 1,80 m, Largeur : 1 m ; Epaisseur : 0,40 mEn bas, le redresseur S9 proprement dit avec le transformateur triphasé-ennéaphasé et les deux jeux de neuf diodes protégées par fusible. Les neuf enroulements secondaires sont groupés en polygone ; les diodes permettent d’additionner, à chaque instant, les tensions de même signe.Au-dessus, le dispositif formé de trois petits transformateurs monophasés et d’un variac triphasé. Il permet de maintenir la tension de sortie constante.
Inventaire : IUT Béthune
