Fabrication locale pour Travaux Pratiques
2005

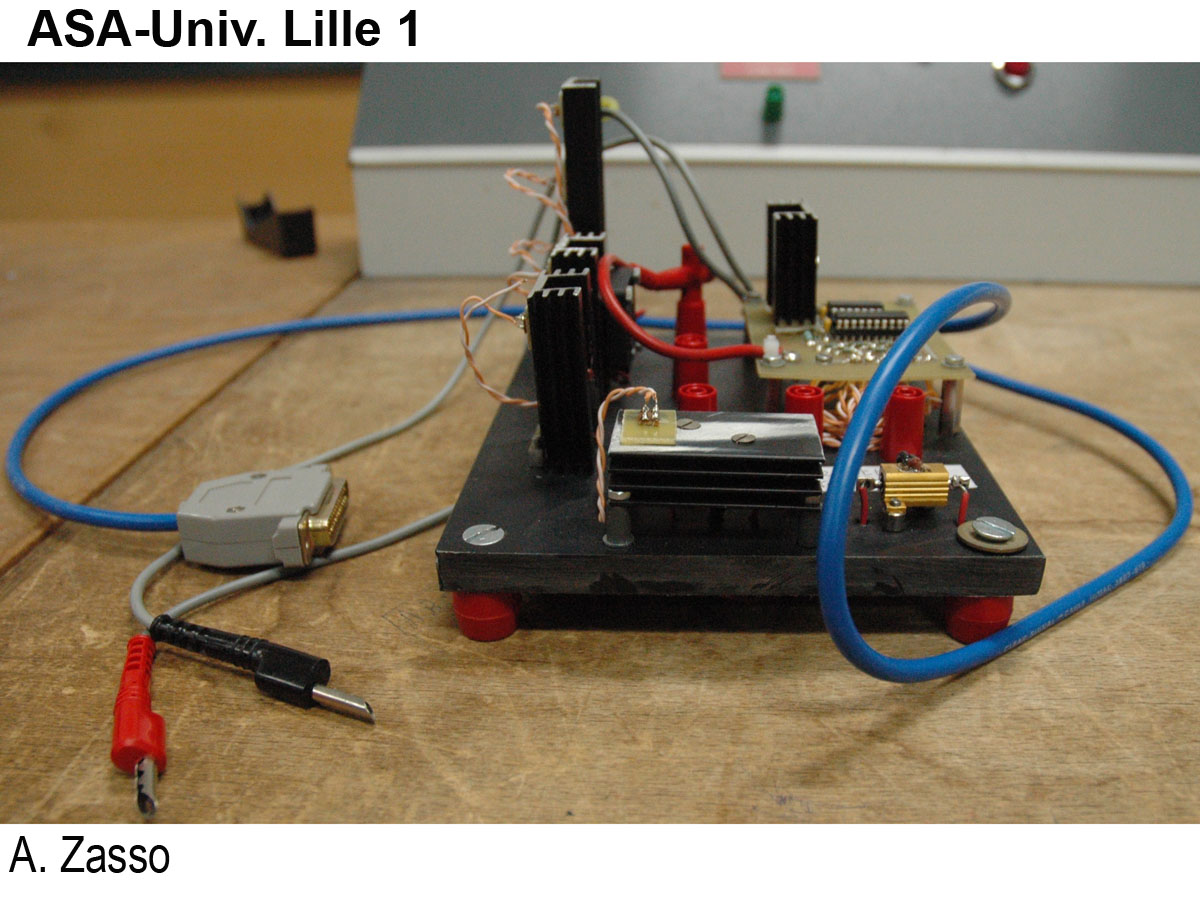

Maquette de travaux pratiques pour la mesure de l'échauffement d'un composant suivant son refroidissement.
Sur un panneau isolant de 19 x 15 x 1 cm, sont montés cinq résistances identiques MTC de 10 - 5 W :
la première seule,
la seconde montée sur un dissipateur de 5 cm, tête en bas,
la troisième sur un dissipateur vertical de 5 cm,
la quatrième sur un dissipateur de 5 cm avec un ventilateur,
la dernière avec 3 capteurs échelonnés sur un dissipateur de 10 cm.
Le panneau porte le nécessaire à l'alimentation et à l'acquisition des mesures.
Dissipateur Hecksing RWA 200-08 :
pour 5 cm : 8°C/W
pour 10 cm : 4,5°C/W
Thermistances :
R=A.exp(B/T) avec A=2000 et B=3500 K
Inventaire : Et.e 25
