Fabrication locale pour Travux Pratiques
1995

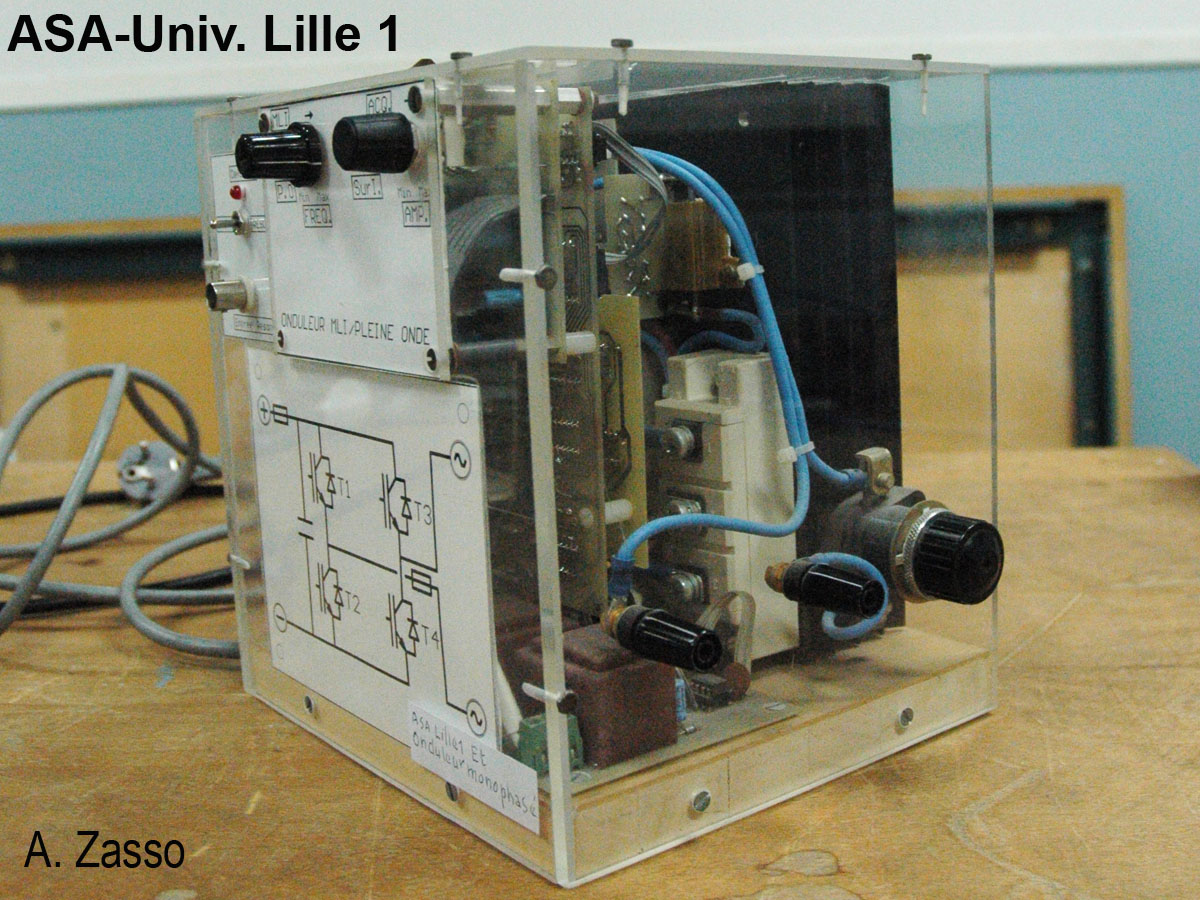

Boîtier en plexiglass :
Largeur : 20 cm
Hauteur : 21 cm
Profondeur : 18 cm
Le dissipateur est fixé à l'arrière.
Pont à 4 "interrupteurs" groupés deux par deux sur le même support.
Les interrupteurs sont des IGBT de Semikron; l'IGBT est un transistor commandé en tension, la diode montée en parallèle inverse avec le transistor est incluse dans celui-ci.
Alimentation 220 V continu.
La sortie peut être commandée :
-en pleine onde : un créneau par alternance de la tension de sortie.
-en Modulation de Largeur d'Impulsions : chaque alternance est formée d'une succession de créneaux calibrés de façon à approximer une alternance sinusoïdale.
-en résonance : la fréquence n'est plus imposée mais elle est adaptée à la fréquence de résonance du circuit oscillant sur lequel débite l'onduleur.
Commande :
de la fréquence,
du courant maximum.
Inventaire : Et.e 26
