Fabrication locale (recherche)
2011

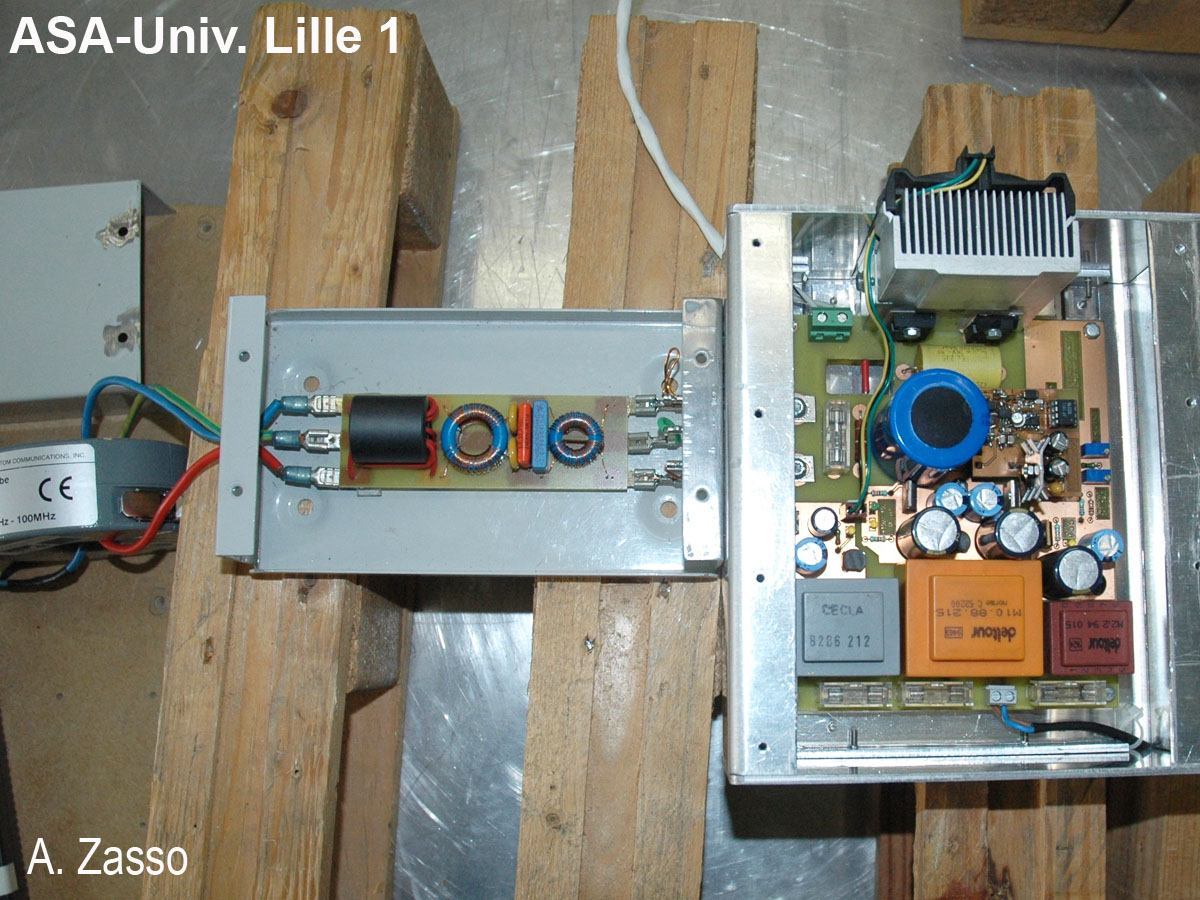

Prototype destiné à l'étude de la topologie et du dimensionnement de filtre d'entrée du hacheur série, en vue d'améliorer la Compatibilité ElectroMagnétique.
Hacheur
-à transistor au Carbure de Silicium,
-fréquence de hachage : 300 kHz,
-tension de sortie 300 V, courant de sortie : 3 A.
-dimensions du boîtier d'aluminium :
largeur : 17,5 cm
profondeur : 20 cm
hauteur : 8 cm (10 cm avec le dissipateur)
Filtre d'entrée
Dimensions du boîtier en aluminium :
largeur : 3 cm
profondeur : 10 cm
hauteur : 3 cm
L e hacheur est alimenté par un Réseau Stabilisateur d' Impédance de Ligne qui évite qu'il perturbe la source continue d'alimentation, qu'il soit perturbé par les imperfections de celle-ci.
Inventaire : Et.r 7
