Description

                                   Vers 1930

  Alimentait, en 110 V - 50 A, la Salle des Essais de l'Institut ElectroMécanique de la Faculté des Sciences de Lille

Ampoule de verre
            hauteur : 50 cm
            largeur : 50 cm
            épaisseur : 30 cm.

Les redresseurs à vapeur de mercure à grilles de commande sont les premiers interrupteurs statiques commandés de forte puissance : ce sont les ancêtres de l'électronique de puissance.
Au fond de l'ampoule il y a un peu de mercure constituant la cathode K. A la surface de celle-ci on maintient une tache incandescente grâce à une petite anode a.

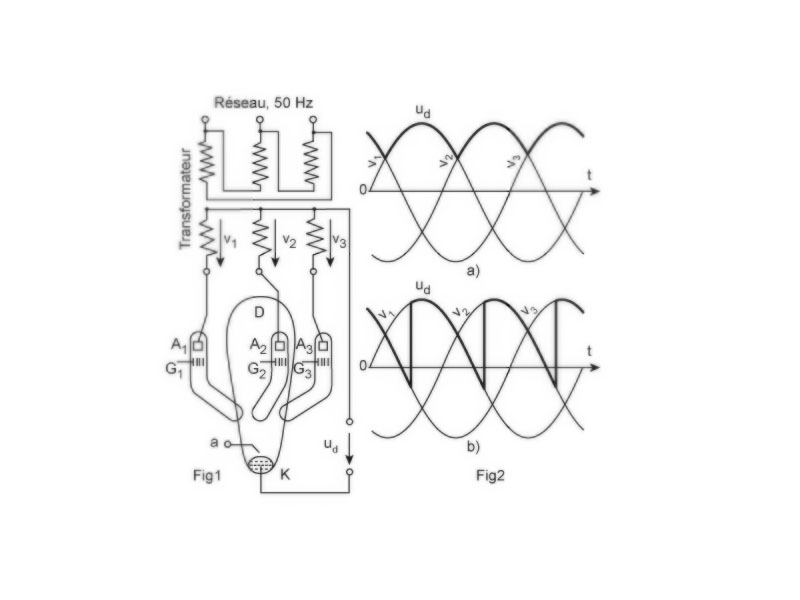

A l'extrémité des trois bras il y a trois anode A₁, A₂, A₃ reliées à la sortie d'un transformateur triphasé (figure 1).
L'arc jaillit entre la cathode et la plus positive des anodes rendant, à la chute de tension dans l'arc près, la tension redressée u_d successivement égale à v₁ puis v₂ puis v₃ (figure 2a). 50 fois par seconde u_d est formé de 3 calottes de sinusoïdes.
La vapeur de mercure se condense dans le dôme D du haut du tube. Dans un redresseur contrôlé, les grilles G₁, G₂ et G₃ placées devant les anodes permettent de retarder l'instant où chacune de celle-ci attire l'arc. On peut ainsi faire varier ou réguler la valeur moyenne de u_d (figure 2b).

Inventaire : Et 3.2
