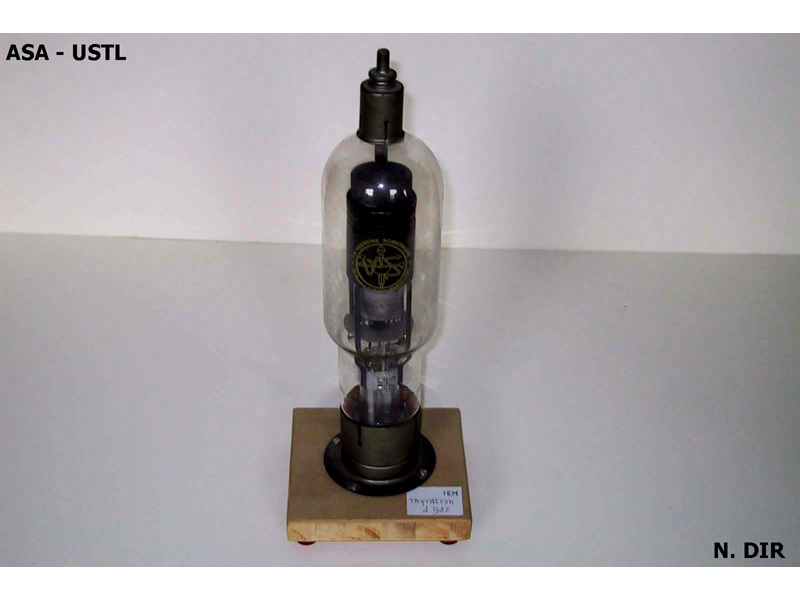

La Verrerie Scientifique
Vers 1950
diamètre du tube : 8 cm hauteur totale : 33 cm.
Seule indication : tension de chauffage : 2,5 V : le courant redressé moyen semble de l'ordre de 30 A; la tension blocable maximale de l'ordre de 500 V. (vient d'un variateur STEL acheté au début des années 50). Le thyratron est un tube à gaz (pression de quelques dixièmes de mm de mercure), à cathode chaude et à électrode de commande (la grille placée entre la cathode et l'anode) (1). Quand la tension grille est négative, le tube étant bloqué, la grille empêche les électrons de sortir de la cathode, même si la tension d'anode est positive : le tube est isolant ou bloqué. Si la tension d'anode étant positive, on envoie une impulsion positive sur la grille, les électrons attirés par la grille et par l'anode ionisent le gaz : le tube s'amorce et devient conducteur; un fort courant peut passer dans le circuit d'anode. Quand ce courant s'annule, le tube redevient isolant en quelques microsecondes(2). (1) On prend la cathode comme origine des potentiels. (2) Les thyratrons (à gaz) ont été progressivement remplacés par les thyristors (au silicium) qui fonctionnent suivant un cycle analogue.
Inventaire : Et 3.3
