Matériel de Laboratoire LEFEBVRE
Milieu du XXe siècle
Pour visualiser des ondes de fréquence plus élevée qu'avec les miroirs tournants actionnés manuellement, on multiplie le nombre de miroirs et surtout on les fait tourner plus vite.

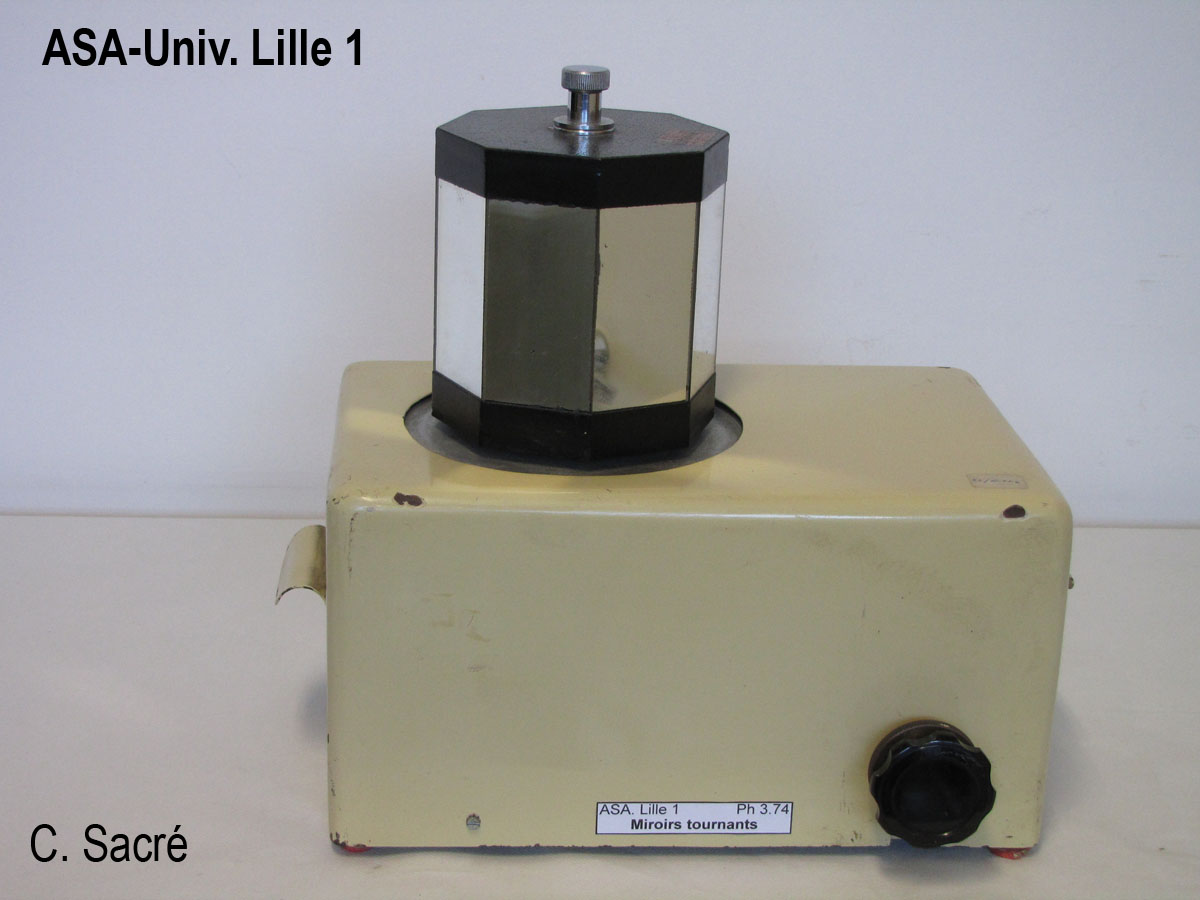

L'appareil présenté a un boîtier de tôle peinte en jaune pâle. Il a:
30 cm de large, 19 cm d'épaisseur et 15,5 cm de haut.
Le boîtier est surmonté d'une tourelle de 12 cm de hauteur, de 12 cm de diamètre portant 8 miroirs de 4,5 x 8,5 cm.
Dans le boîtier il y a:
-un petit moteur entraînant à l'extérieur la tourelle, à l'intérieur un disque d'aluminium.
-un électroaimant qui freine le disque passant par son entrefer.
De l'extérieur, un gros bouton permet de faire varier la vitesse en déplaçant l'électroaimant et, par là, sa position par rapport au disque.
Si la tourelle peut tourner jusqu'à 1500trs/min, on peut observer une seule période jusqu'à 8x25 soit 200Hz. On peut visualiser par quelques périodes les sons audibles (le la fait 440 Hz).
Inventaire : Ph 3.74
