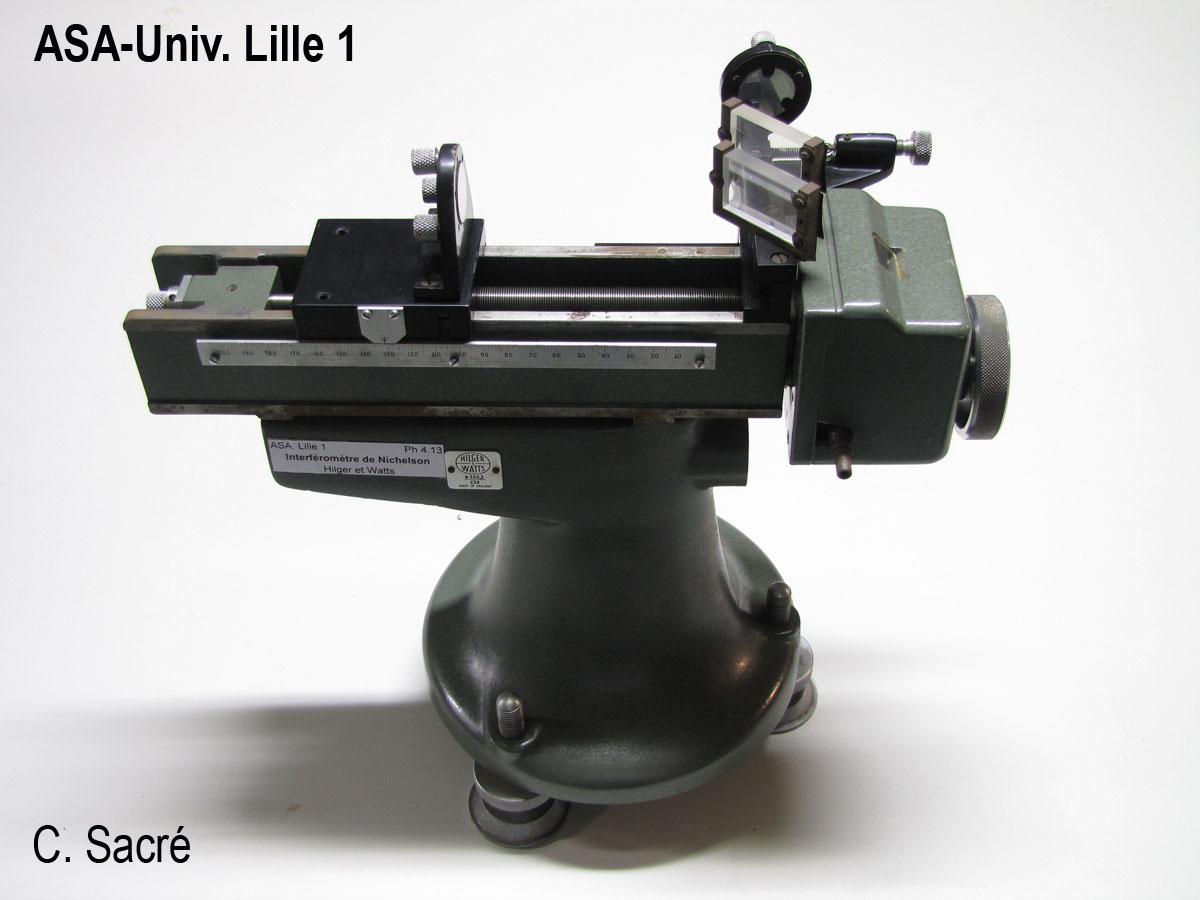

Hilger et Watts
Milieu du XXe siècle
Appareil pédagogique de dimensions :
Longueur : 37 cm
Largeur : 21 cm
Hauteur : 34,5 cm
L'optique est montée sur un socle de fonte moulée peinte en vert.
Le dispositif optique inventé par Michelson et Morley (1887), a montré que l'éther n'existe pas (l'éther serait un fluide impondérable dans lequel les ondes lumineuses se propageraient comme le son se propage dans l'air).

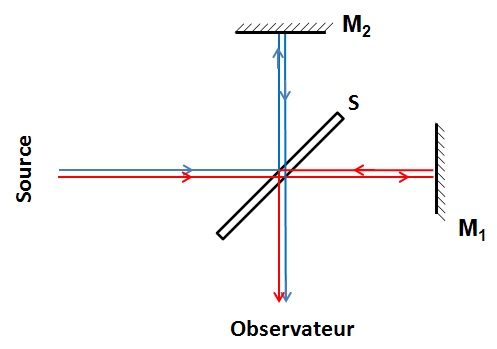

Le dispositif produit des interférences par division d'amplitude. Il est constitué (voir figure) de deux miroirs perpendiculaires M1 et M2 et d'une lame semi réfléchissante S, la séparatrice, placée à 45°.
Le rayon émis par la source arrivant sur S se sépare en deux. Une partie (tracé rouge) traverse S, arrive sur le miroir M1, s'y réfléchit, revient sur S, s'y réfléchit et va vers l'observateur. L'autre partie (tracé bleu) se réfléchit sur S, va sur le miroir M2, s'y réfléchit, traverse S et va vers l'observateur. Celui-ci observe les interférences dues à la différence de marche entre les deux trajets.
En lumière monochromatique, le déplacement de l'un des miroirs fait défiler des anneaux d'interférence.
Inventaire : Ph 4.13
