J. Duboscq, Ph. Pellin
Fin du XIXe siècle
(figure dans l'ouvrage de B. C. Damien et R. Paillot, page 185)

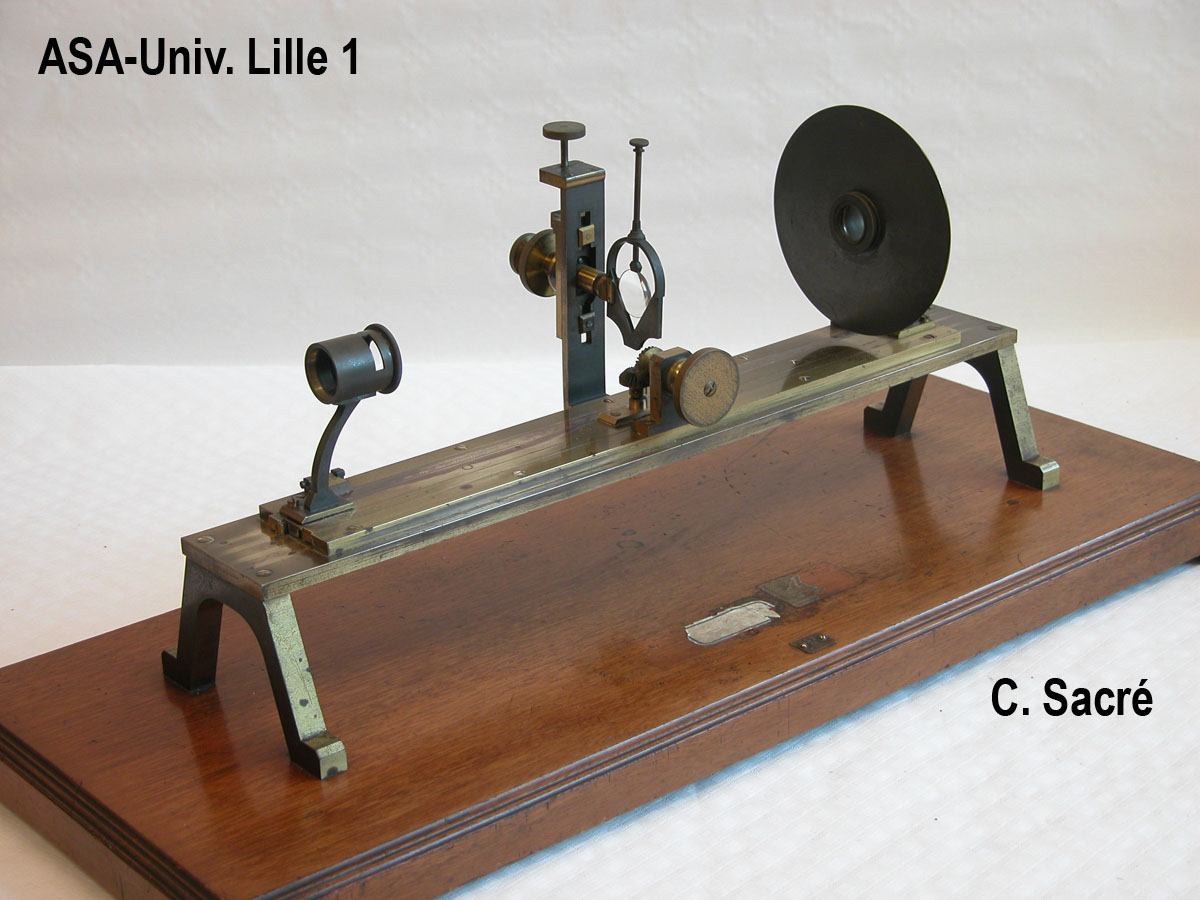

Petit banc d'optique servant à mesurer la distance focale des lentilles convergentes.
Longueur: 51 cm
Largeur: 15 cm
Hauteur: 23 cm
L'ensemble est installé sur un panneau de bois de 70x29 cm.
La lentille étudiée est fixée sur un pied au milieu du banc.
La source lumineuse éclaire, à travers une lentille, dans le tube de gauche, un demi-disque de verre portant une graduation horizontale.

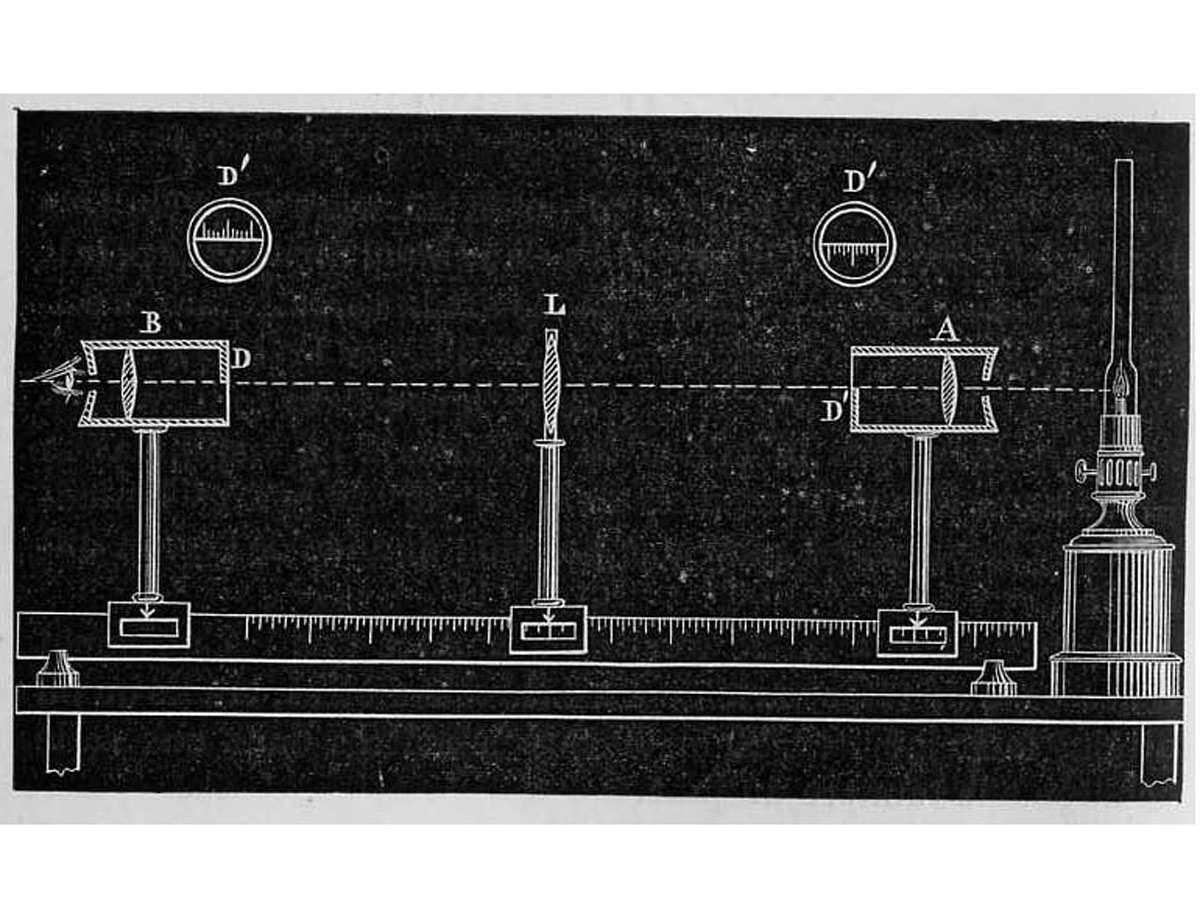

A l'entrée du tube de droite on trouve un demi-disque portant une graduation identique mais orienté à 180° par rapport au demi-disque de gauche. L'observation se fait à travers une loupe (voir schéma).
Au milieu du banc, un bouton commande un mécanisme qui déplace simultanément les deux tubes pour que les deux demi-disques soient toujours à la même distance de la lentille étudiée.
Quand la graduation de gauche observée à travers la loupe se superpose exactement à celle de droite, la distance entre la lentille et un demi-disque est égale à quatre fois la distance focale de la lentille étudiée.
Inventaire : IUT 4.18
