Carl Zeiss
Fin du XIXe siècle
Le réfractomètre sert à mesurer l'indice de réfraction d'un milieu pour l'identifier ou déterminer sa composition.
La lumière passant d'un milieu à un autre est en partie réfléchie en partie transmise (on dit réfractée). La réfraction se fait avec une déviation qui dépend des indices de réfraction des deux milieux. Lorsque l'angle d'incidence atteint une certaine valeur, la lumière est totalement réfléchie. Les réfractomètres d'Abbe et de Pulfrich mesurent l'indice de réfraction par une méthode de réflexion totale.

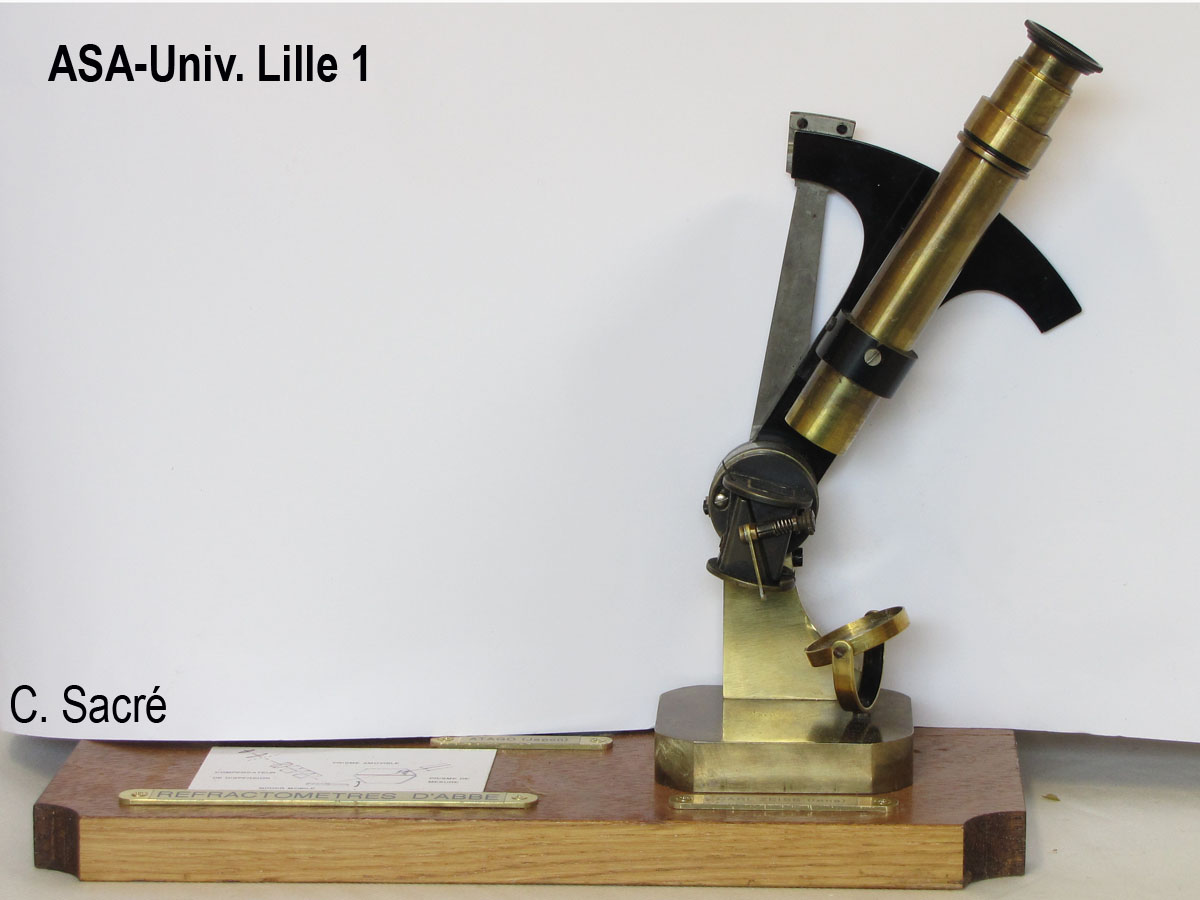

Ce réfractomètre est en laiton.
Hauteur : 25 cm
Largeur totale : 15 cm
Epaisseur : 7,5 cm
L'éclairage est en lumière monochromatique jaune.
On étend une fine couche du liquide à analyser entre deux prismes de verre. On éclaire par le premier; on observe la lumière réfractée à la sortie du second à l'aide d'une lunette de visée. Quand on fait tourner l'ensemble des prismes, la tache lumineuse vue à la lunette disparaît lorsqu'on arrive à la réflexion totale. Le levier qui fait tourner les prismes passe devant un arc de cercle gradué en indice de réfraction.
Inventaire : Ch 5.35
