Vers 1800
Ce type de goniomètre a reçu plus tard le nom de goniomètre de Hauÿ.

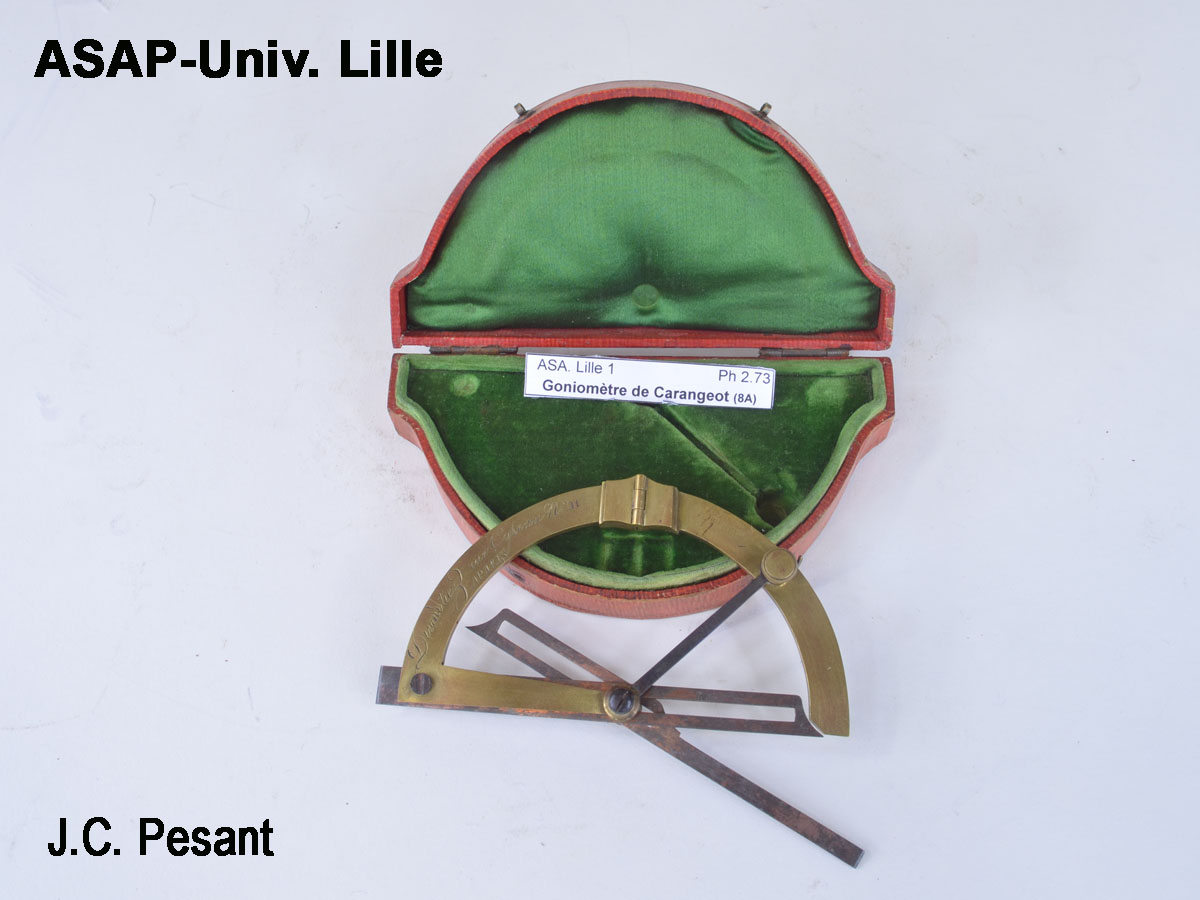

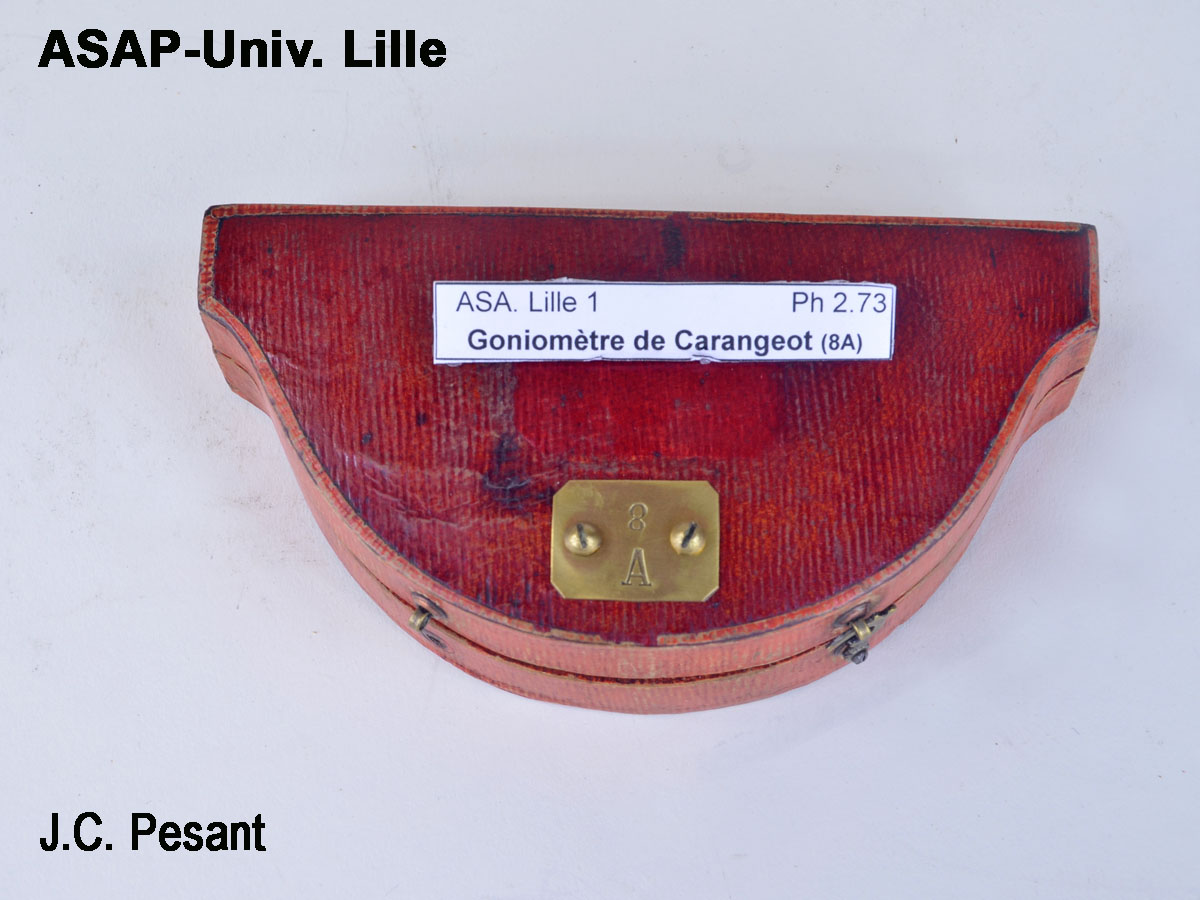

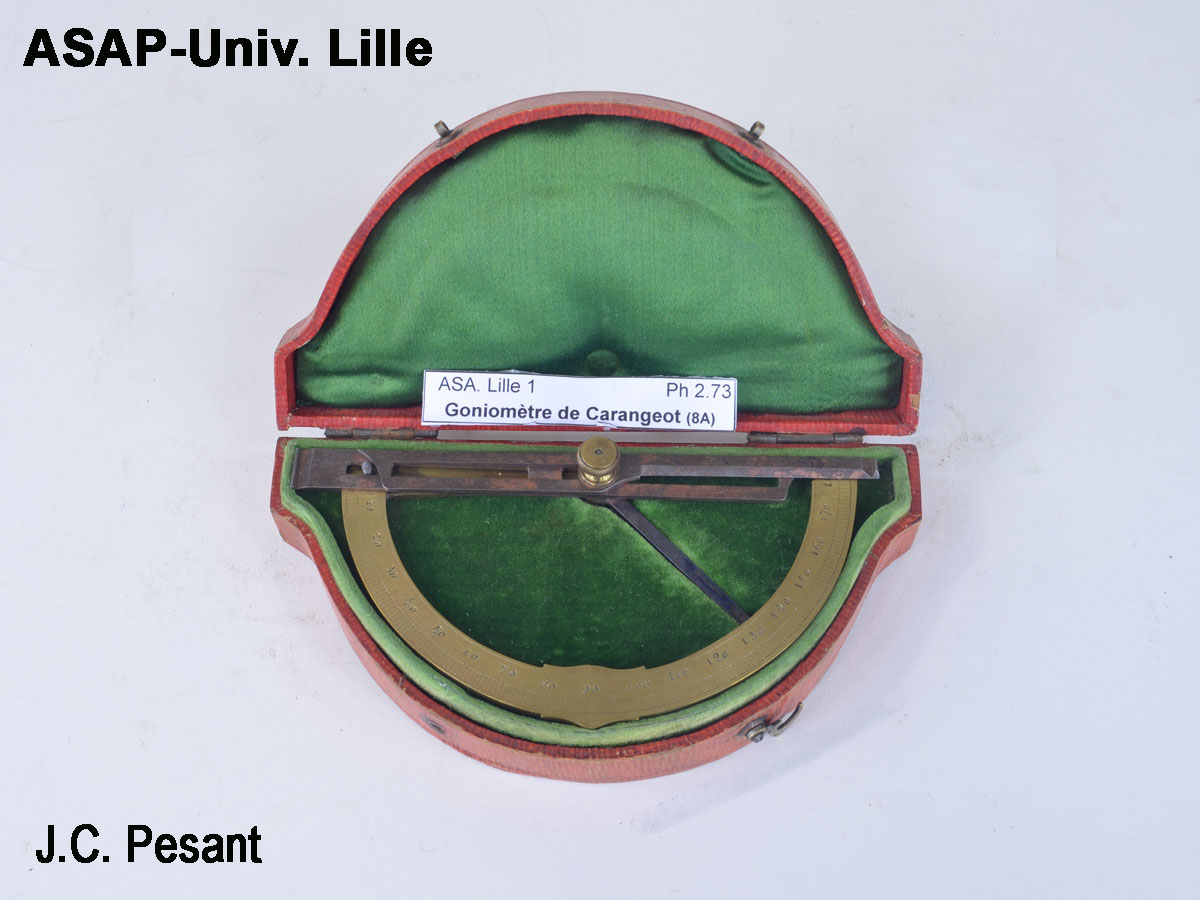

Instrument en laiton avec alidades en acier, rangé dans un bel étui. Il est utilisé en cristallographie géométrique.
Il se compose d'un demi-cercle ou rapporteur sur lequel sont fixées deux lames métalliques servant d'alidades. L'une d'elle, fixe, forme le diamètre de l'instrument et en marque le zéro. L'autre est mobile autour du centre et sert à mesurer l'angle. On applique sur l'une des deux faces du cristal l'alidade fixe et on déplace l'alidade mobile jusqu'à ce qu'elle s'applique sur l'autre face.
Les deux alidades peuvent glisser longitudinalement de façon à raccourcir leur longueur dans le but de mesurer des cristaux de petite taille.

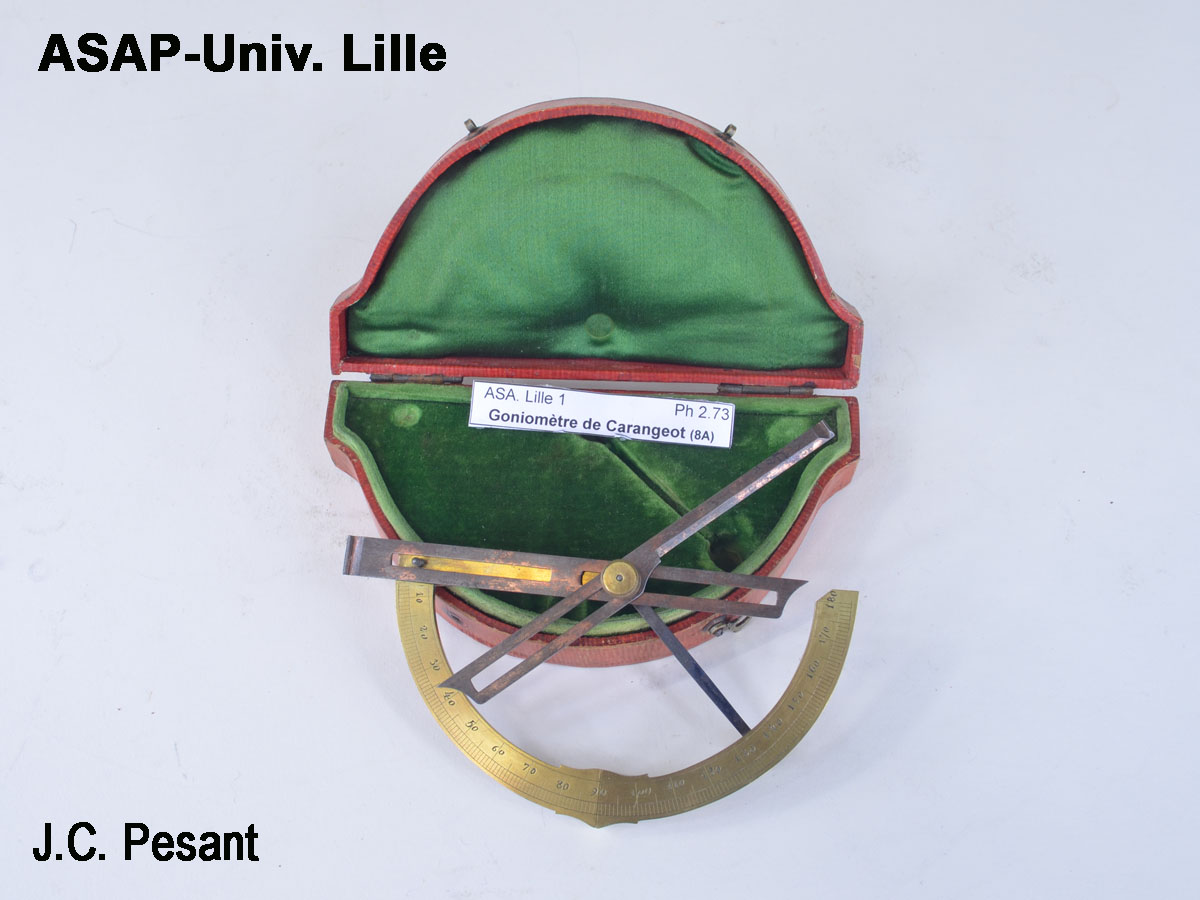

Lorsque le cristal se trouve engagé soit sur d'autres cristaux soit sur une gangue, l'extrémité du grand cercle empêche l'application correcte des alidades. Afin de palier ce problème, le demi-cercle est coupé en deux parties réunies par une charnière. Il suffit alors de replier une partie du demi-cercle sur l'autre; on la remet en place lorsque l'application des alidades a été faite, afin de lire la valeur de l'angle mesuré.
Le rapporteur est gradué de 0 à 180° avec un trait tous les 1°. Un interpolation permet d'apprécier le tiers de degré.
Inventaire : Ph 1.59
