Dumoulin - Froment
Vers 1885
(restauration : Michel Delhaye, 2012)

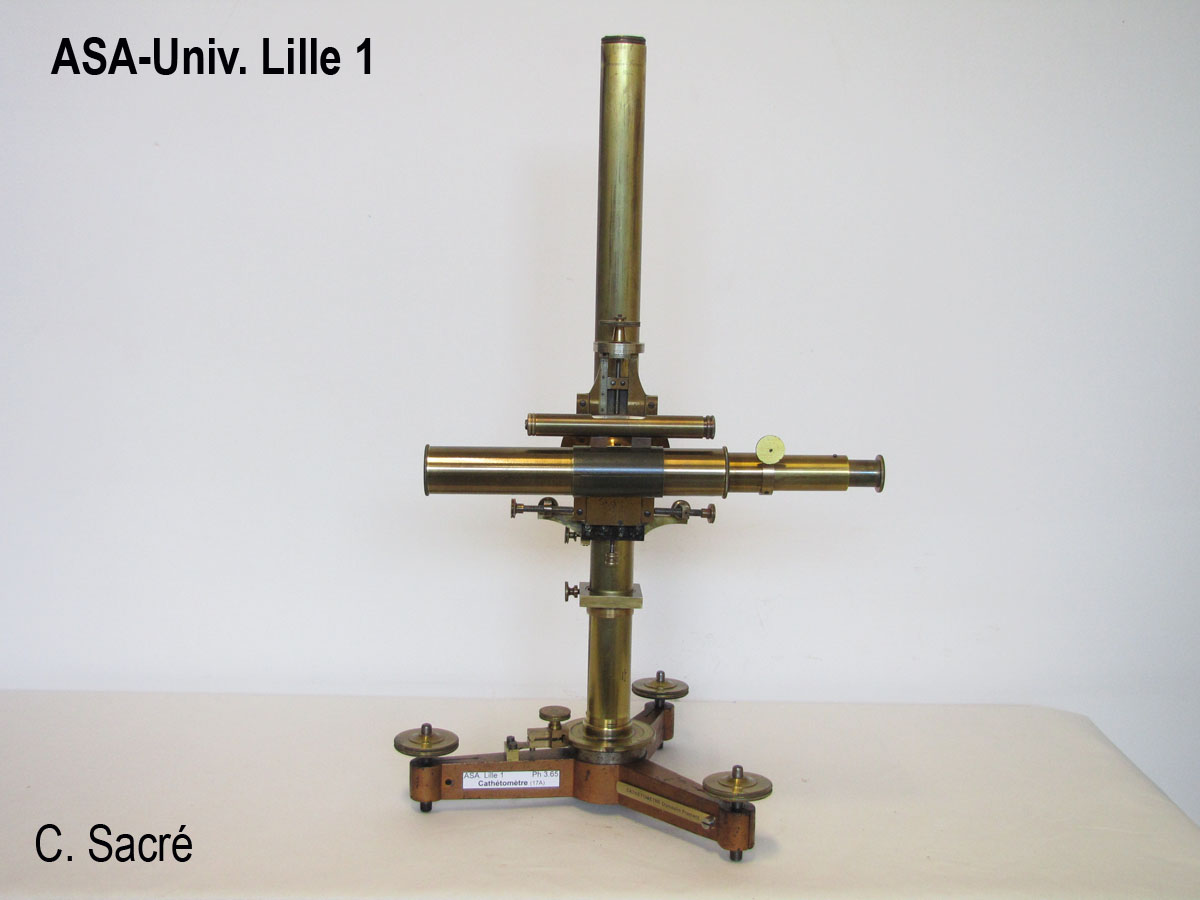

Appareil en laiton doré servant à mesurer la distance verticale de deux points. Avec une lunette d'axe horizontal on vise un point, puis en déplaçant la lunette, on vise l'autre. On mesure avec une grande précision le déplacement de la lunette donc la distance entre les deux points.
La colonne verticale a une hauteur de 50 cm et un diamètre de 3,7 cm. elle est orientable sur une base tripode à 3 vis calantes. Elle porte une graduation en mm.
La lunette de visée, avec niveau à bulle pour vérifications et réglage de l'horizontalité a une longueur de 35 cm. Munie d'un objectif achromatique de 25 mm de diamètre, elle a une distance focale de 250mm.
La mise au point est réglable de 2,5 m à l'infini.
Le déplacement de la lunette est obtenu par une vis micrométrique au pas de 0,25 mm entraînant un tambour gradué en 50 divisions. Grâce au vernier au 1/5 on peut apprécier la hauteur à 1 µm près.
Inventaire : Ph 3.65
