Jules Dubosq
Vers 1870
(restauration : Michel Delhaye, 2007)
En cuivre et laiton.
Tube porte-objectif, de diamètre 6,4 cm et de longueur 44 cm
Diamètre du limbe : 26 cm
Longueur totale : 60 cm
Hauteur totale : 48 cm

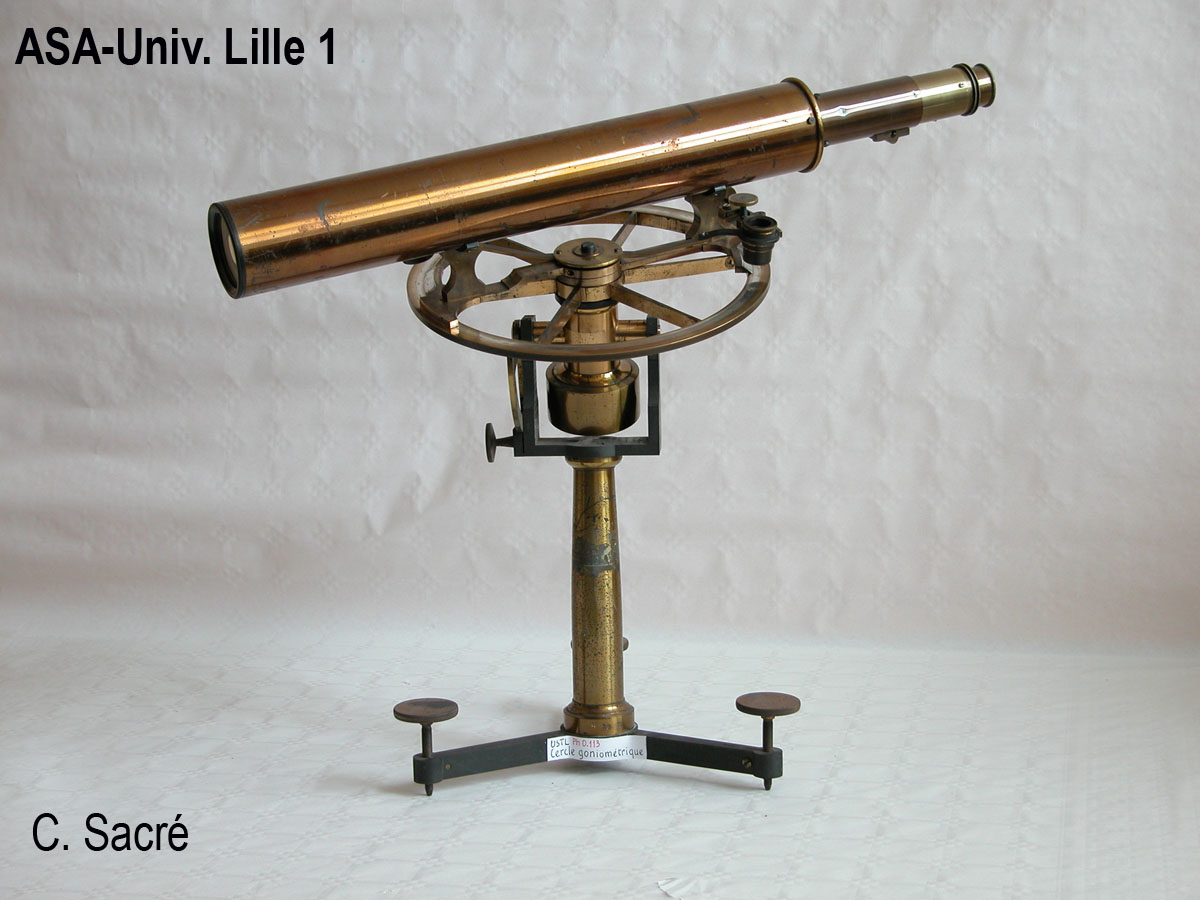

Un tel appareil de mesure servait à la détermination des angles dans des plans inclinés, notamment aux relevés géodésiques lors des expéditions géographiques.
Il est formé d'une lunette pouvant, pivoter autour de l'axe d'un cercle finement gradué. Ce limbe peut prendre toutes les inclinaisons désirées de 0 à 90°.
La précision de la lecture de l'angle sur le limbe gradué de 0 à 360° est très élevée. Grâce à deux verniers diamétralement opposés lus avec des loupes, on peut atteindre la minute d'arc.
La lunette de visée, dotée d'un objectif achromatique de 50 mm, permet une précision de pointé de quelques minutes d'arc.
Inventaire : Ph 0.113
