J. Duboscq et Ph. pellin
Fin du XIXe siècle

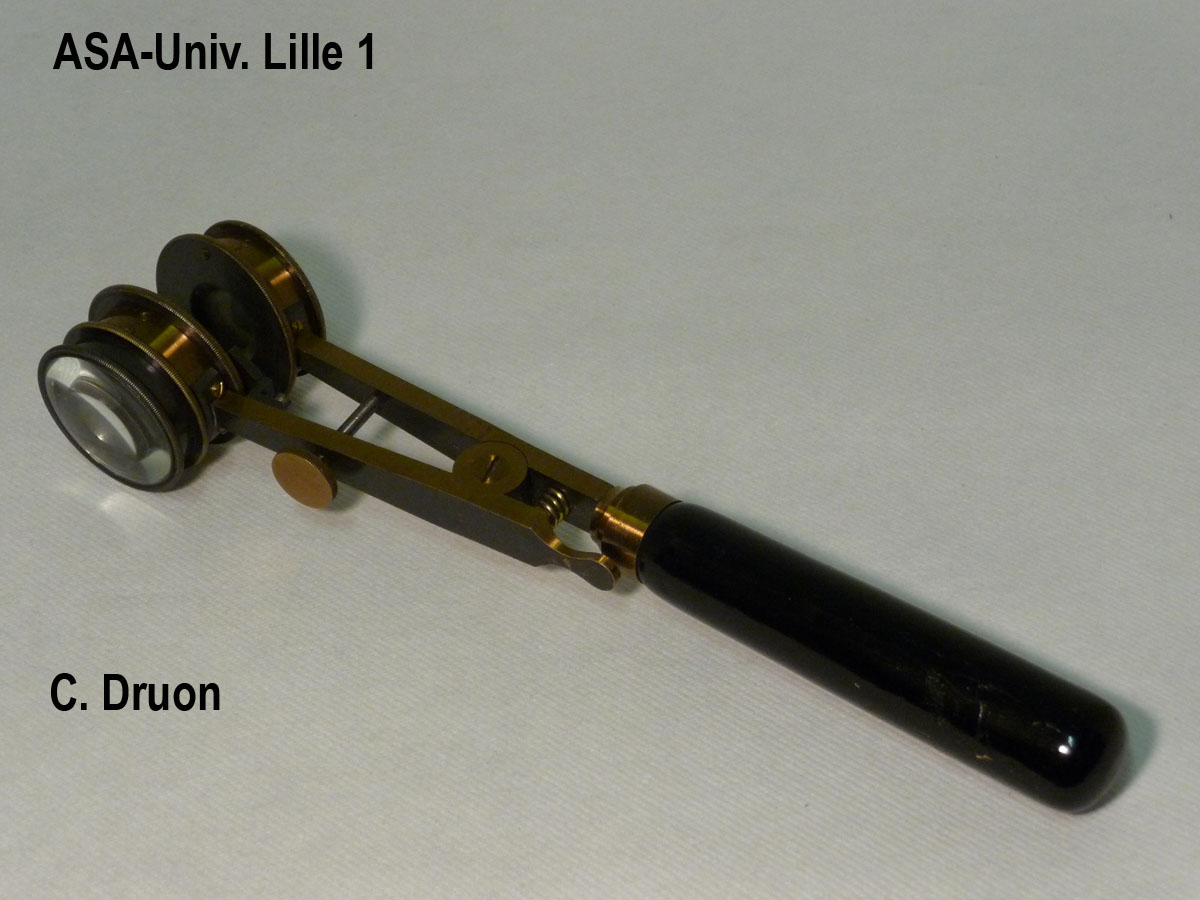

La pince à tourmalines est le plus simple des appareils de polarisation. Il utilise la tourmaline, borosilicate d'aluminium, corps biréfrigent, qui cristallise dans le système hexagonal.
Une fine lame taillée parallèlement à l'axe du cristal absorbe le rayon ordinaire même sous une faible épaisseur mais laisse passer le rayon extraordinaire.

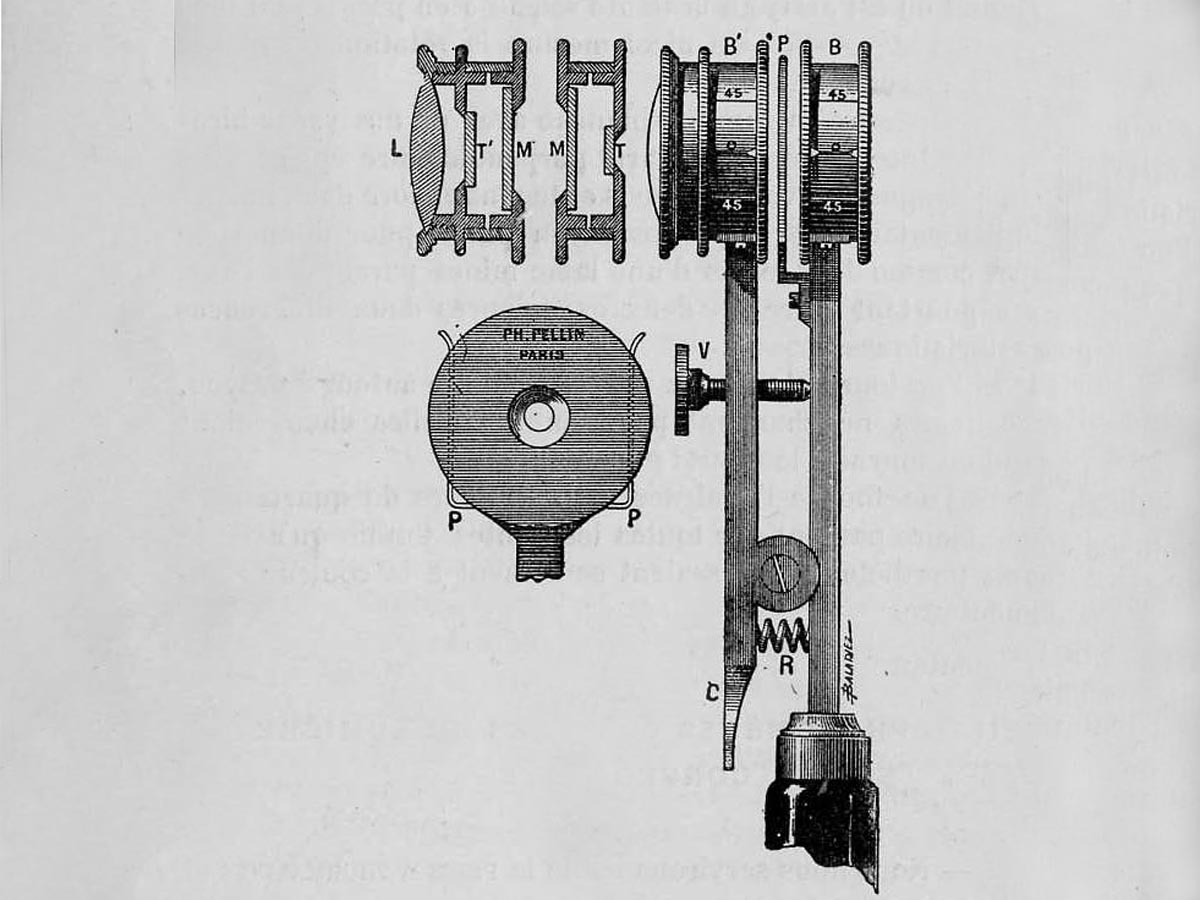

Deux fines lames accouplées à deux micas sont montées dans les deux anneaux fixés aux extrémités de la pince.
La tourmaline placée côté source lumineuse joue le rôle de polariseur (voir 2.4.4), elle est précédée d'une lentille qui accroît l'éclairement. La tourmaline placée côté observation joue le rôle d'analyseur.
Une pince à ressort maintient la lame cristalline étudiée entre les deux anneaux.
Diamètre des anneaux: 4 cm
Longueur totale de la pince: 26 cm
Les deux anneaux sont gradués; l'anneau analyseur peut tourner. En observant les anneaux lumineux pour diverses positions relatives des axes des lames de tourmaline on peut reconnaître le type des cristaux observés.

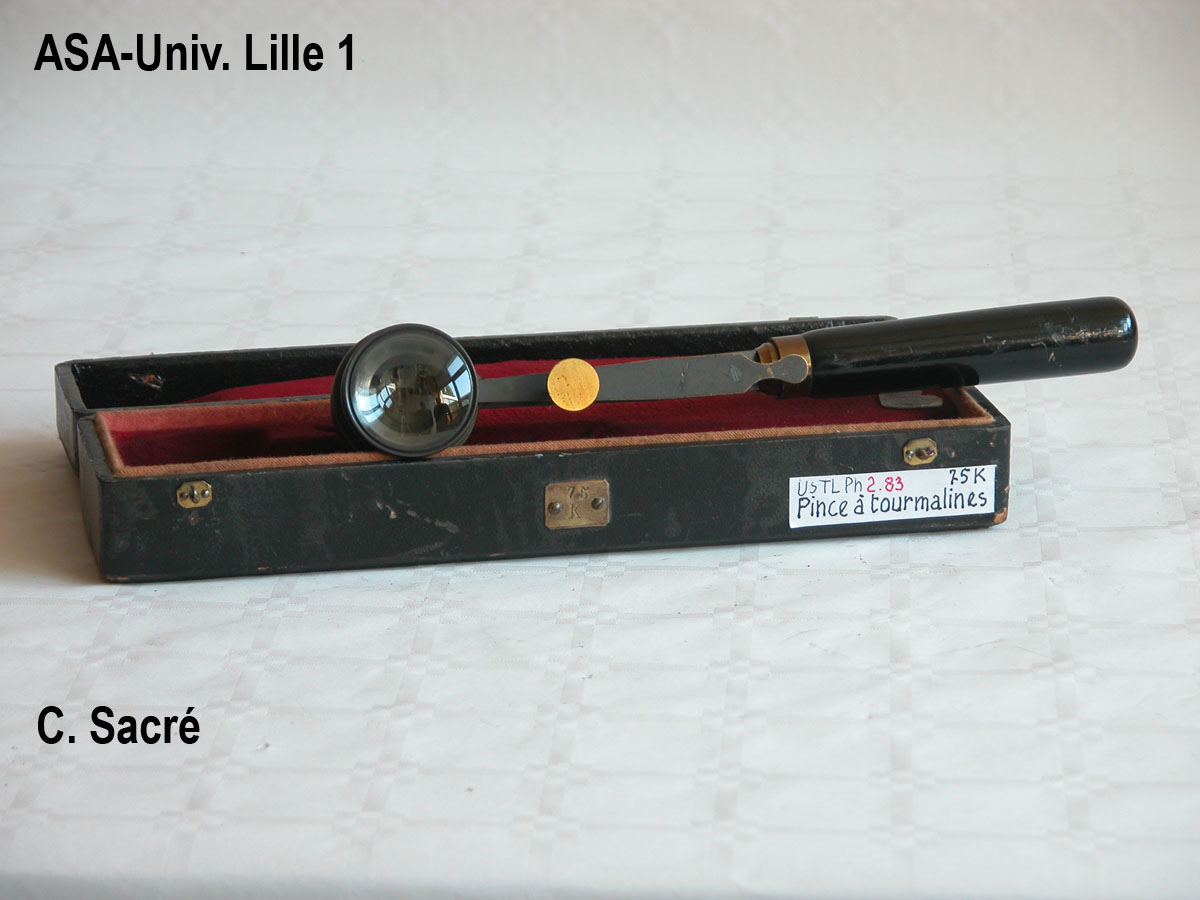

Inventaire : Ph 2.83
