Hermann et Pfistrel
1880
En laiton, sauf le socle en fonte.
Longueur de l'axe optique: 58 cm
Hauteur du pivot: 32 cm

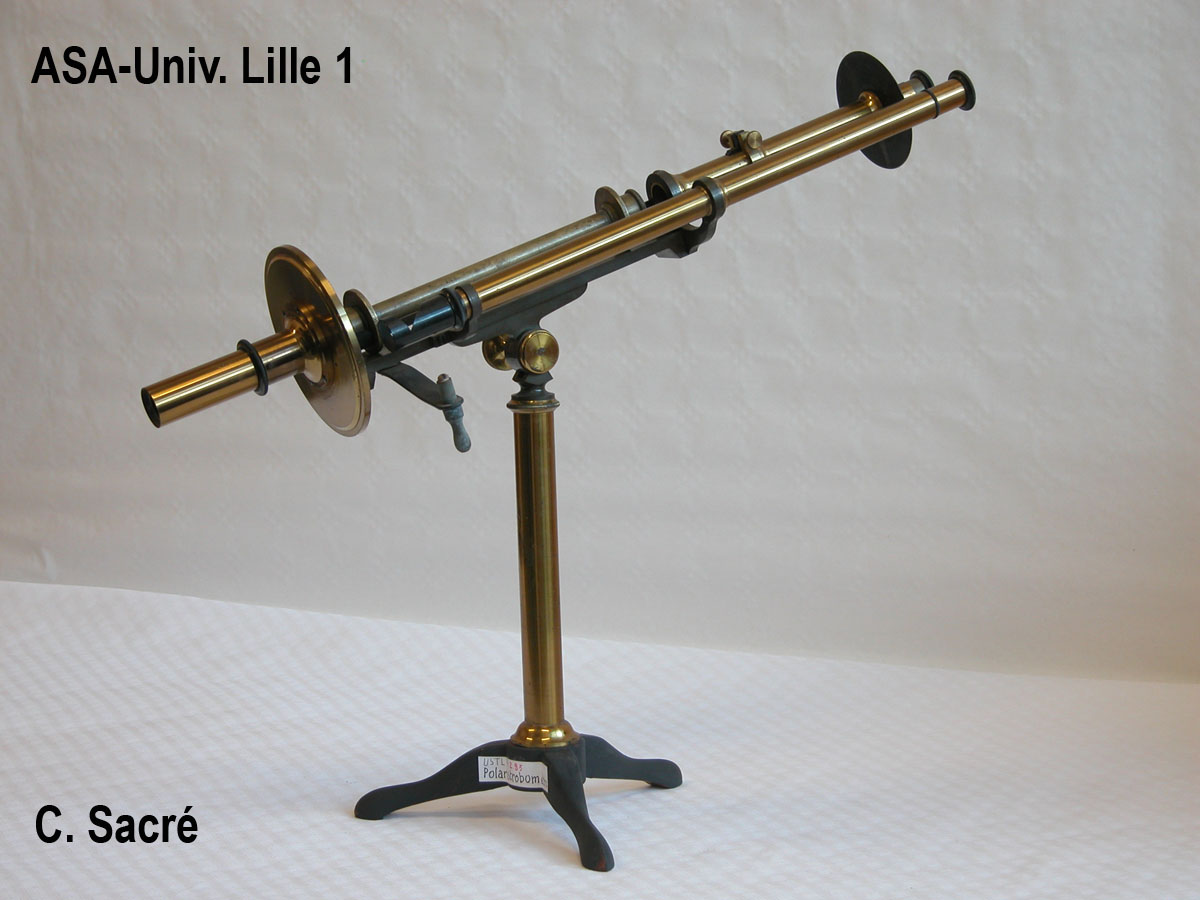

Ce polarimètre souvent appelé polarimètre de Wild, diffère peu dans son principe de celui de Laurent (voir 3.6.10) qui s'est imposé par sa simplicité.
Le tube optique, qui va de la source lumineuse à l'oculaire d'observation, est encore formé du nicol polariseur, du tube contenant le liquide à étudier et du nicol analyseur. La différence est l'addition entre ce dernier et l'oculaire d'un polariseur de Savart; celui-ci est formé de deux lames épaisses de quartz taillées à 45° de l'axe et croisées à angle droit. Cela rend les franges observées plus nettes surtout si la lumière n'est pas totalement monochromatique.
La différence pratique vient de ce que le nicol tournant n'est plus l'analyseur mais le polariseur. Cela conduit à ajouter une lunette parallèle au tube optique, qui permet de lire l'angle de rotation. Celle-ci est commandée par un bouton placé au bout d'une longue tige parallèle au tube.
Inventaire : Ph 2.85
