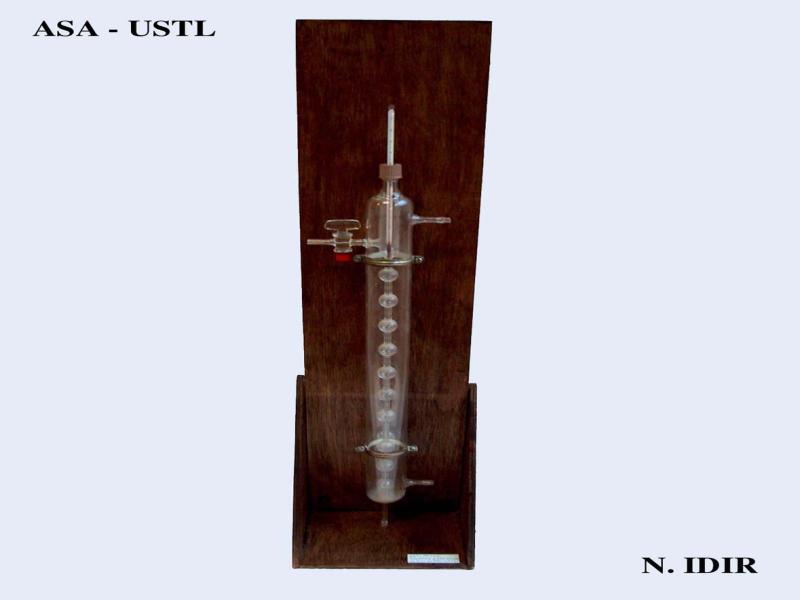

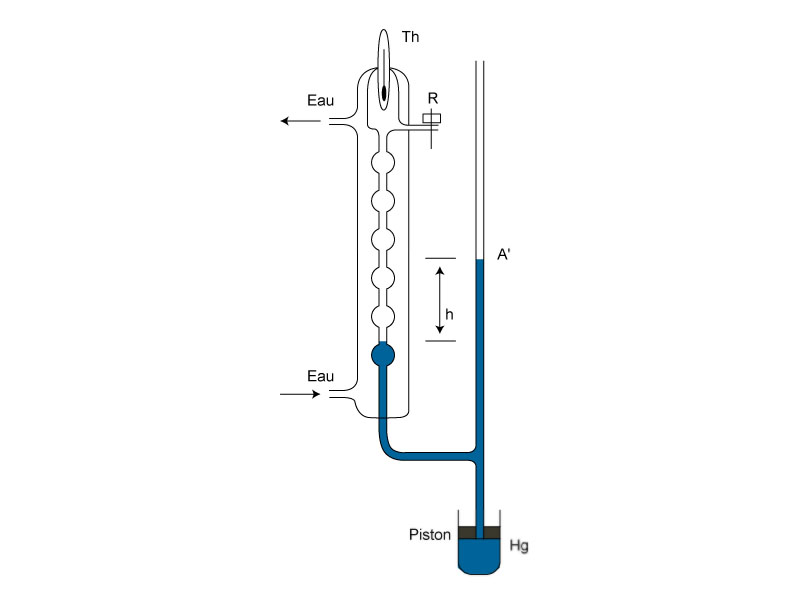

vers 1970 Cette enceinte, de diamètre 4,9 cm de hauteur totale 68 cm, en verre, vient d’une manipulation de travaux pratiques sur la loi de Mariotte. PV = RTL’enceinte est formée d’une série de 10 boules reliées par des tubes capillaires. Chaque capillaire porte un trait gravé repérant un volume étalonné dont la valeur est donnée avec précision par le constructeur.En haut, il y a la place du thermomètre. En haut, un robinet permet de fermer l’enceinte avec la quantité de gaz désirée. En bas la liaison à un piston rempli de mercure permet de faire varier le volume de l’enceinte et la pression du gaz.Parallèle à l’enceinte un tube capillaire ouvert à l’air libre est branché sur le piston. Pour un niveau A’ du mercure on a le volume V et la pression P par P = Patm + hUne circulation d’eau entoure l’enceinte et permet de faire varier la température du gaz.
Inventaire : Ph 1.104
