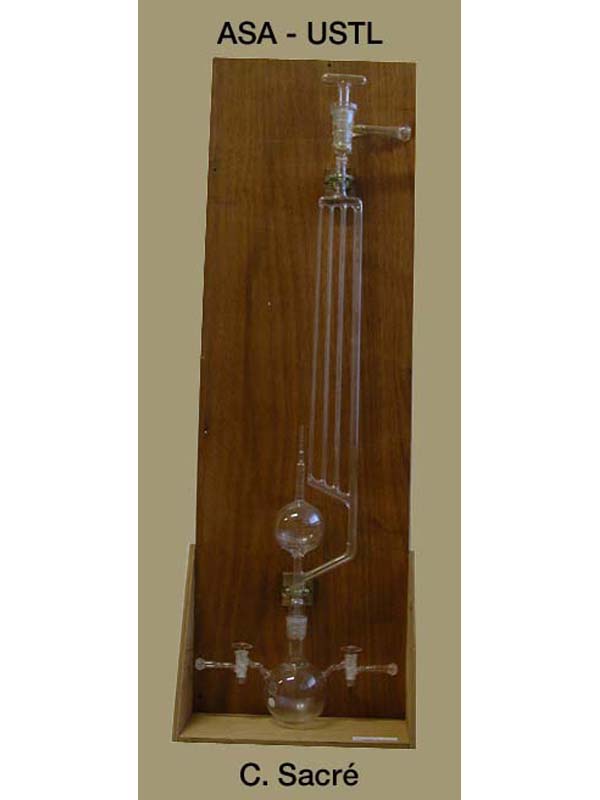

Vers 1970Jauge de Mc Leod entièrement en verre, diamètre du réservoir : 10 cm diamètre du petit ballon : 8 cm hauteur totale : 105 cmLes quatre tubes parallèles dont les hauts et les bas communiquent ont pour diamètre 6, 7, 8 et 12 mm. Le petit tube surmontant le ballon et dans lequel s’effectue la fin de la compression du gaz est formé d’une succession de quatre portions. Ces portions ont pour diamètres 6, 7, 8 et 12 mm et chacune porte un repère.Quand le mercure atteint un repère correspondant à un volume v du gaz comprimé, on lit la hauteur h du mercure dans celui des quatre tubes verticaux de même diamètre. On évite ainsi l’erreur due à la capillarité.Si V est le volume de gaz à la pression p pour amener le volume à v, on a encore pV = hv donc p = hv/V
avec p et h en mm de Hg.
Les quatre valeurs possibles de v donnent quatre sensibilités.
