Vers 1960
(réalisation : Michel Delhaye)

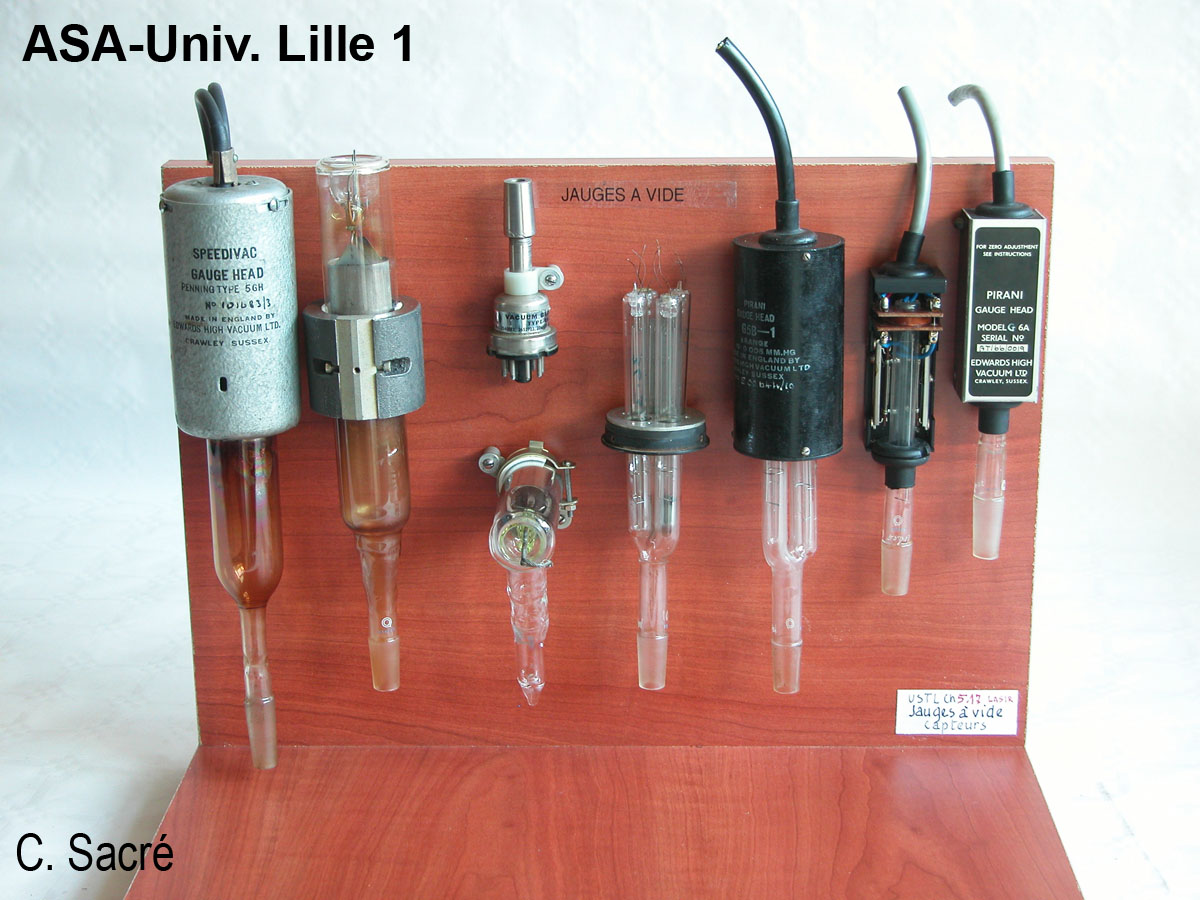

Sur un panneau de 40 x 35 cm, Michel DELHAYE a présenté 8 jauges de mesure électrique des basses pressions.
De droite à gauche, on trouve :
4 jauges de Pirani : une simple complète, une simple ouverte, une double complète, une double ouverte.
2 jauges à ionisation :une complète, une éclatée pour présentation.
2 jauges de Penning : une complète, une ouverte.
Jauges de Pirani
Elles utilisent la mesure au pont de Wheatstone de la résistance d'un fil chauffé qui dépend de la pression du gaz.
Dans les cellules doublées, on compare la cellule de mesure à une autre scellée donc à pression constante qui sert de comparaison.
Mesures de 10 à 10-4 mbar.
Jauges à ionisation
Ce sont des triodes à cathode chaude. La grille est portée à +200V. La troisième électrode portée à -20V collecte les ions formés dans le gaz résiduel et donne le courant mesuré.
Mesures de 103 à 10-3 mbar.
Jauges de Penning
Grâce à deux électrodes métalliques coaxiales entre lesquelles on applique 2 à 3 kV, on produit une décharge dans le gaz. Le champ magnétique créé par un aimant allonge le trajet des électrons d'une électrode à l'autre augmentant le nombre d'ionisations.
Mesures de 10-3 à 10-7 mbar.
Inventaire : Ch 5.17
