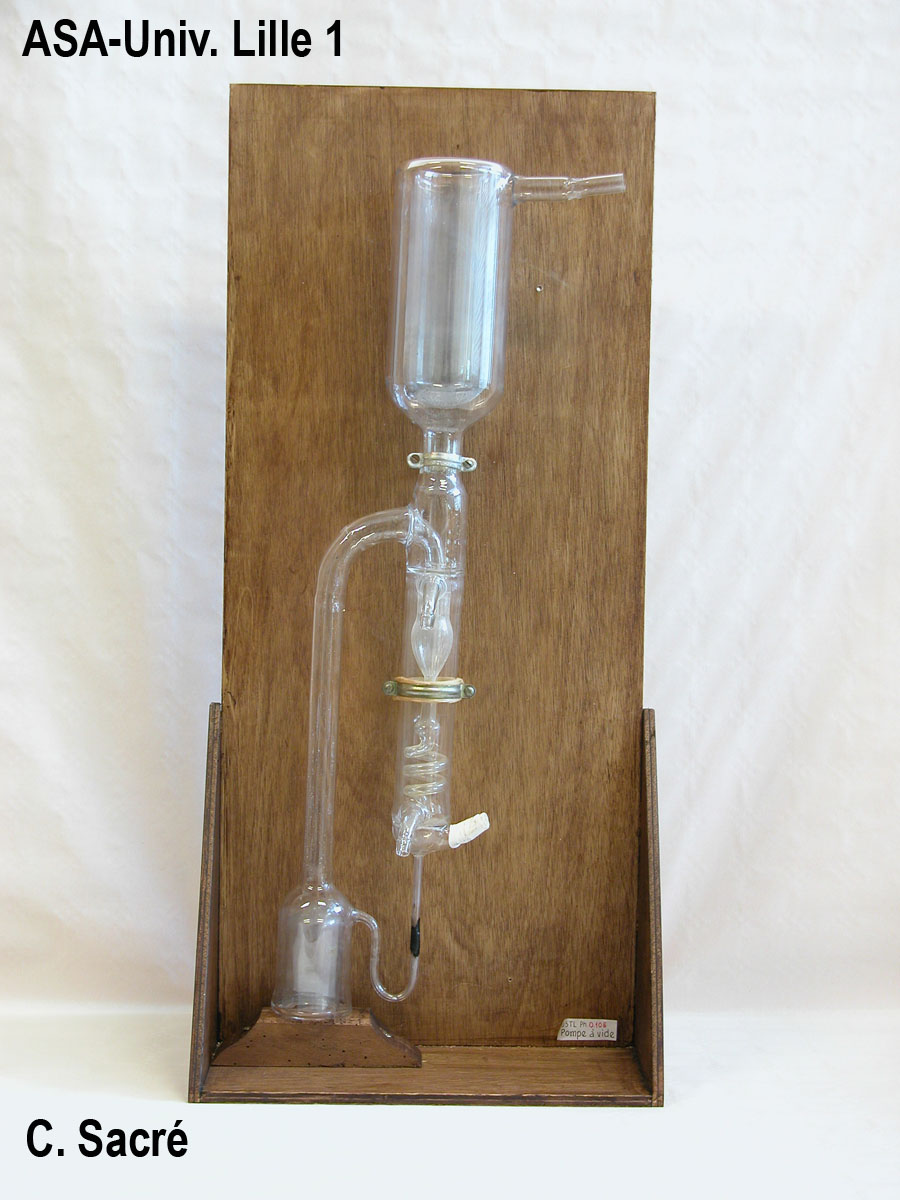

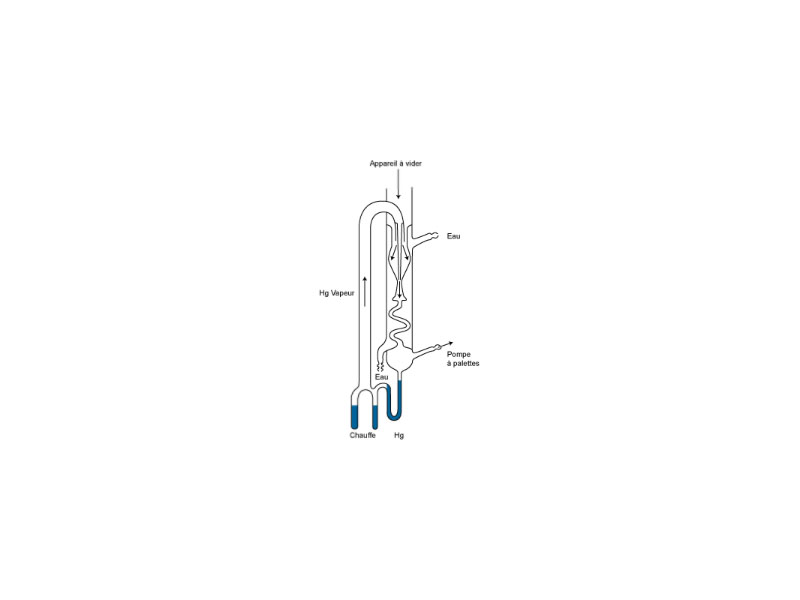

Milieu du 20e siècle hauteur totale : 69 cm diamètre du corps de pompe : 4,5 cmDans la cavité inférieure est logée la résistance de chauffage. Au-dessus de la pompe, piège à azote liquide. L’installation à pomper est reliée en haut ; en bas (en blanc) la liaison à la pompe à palettes.Le jet de vapeur de mercure giclant par l’ajutage aspire le gaz. Le mercure est ensuite condensé par une circulation d’eau et arrive en bas. Là, la résistance de chauffe le fait bouillir. La vapeur monte vers l’ajutage d’aspiration par le tube latéral calorifugé (le revêtement d’amiante a été enlevé).Cette pompe permet de peaufiner le vide (10-5 mm) dégrossi par la pompe à palettes.
