Milieu du 20e siècle

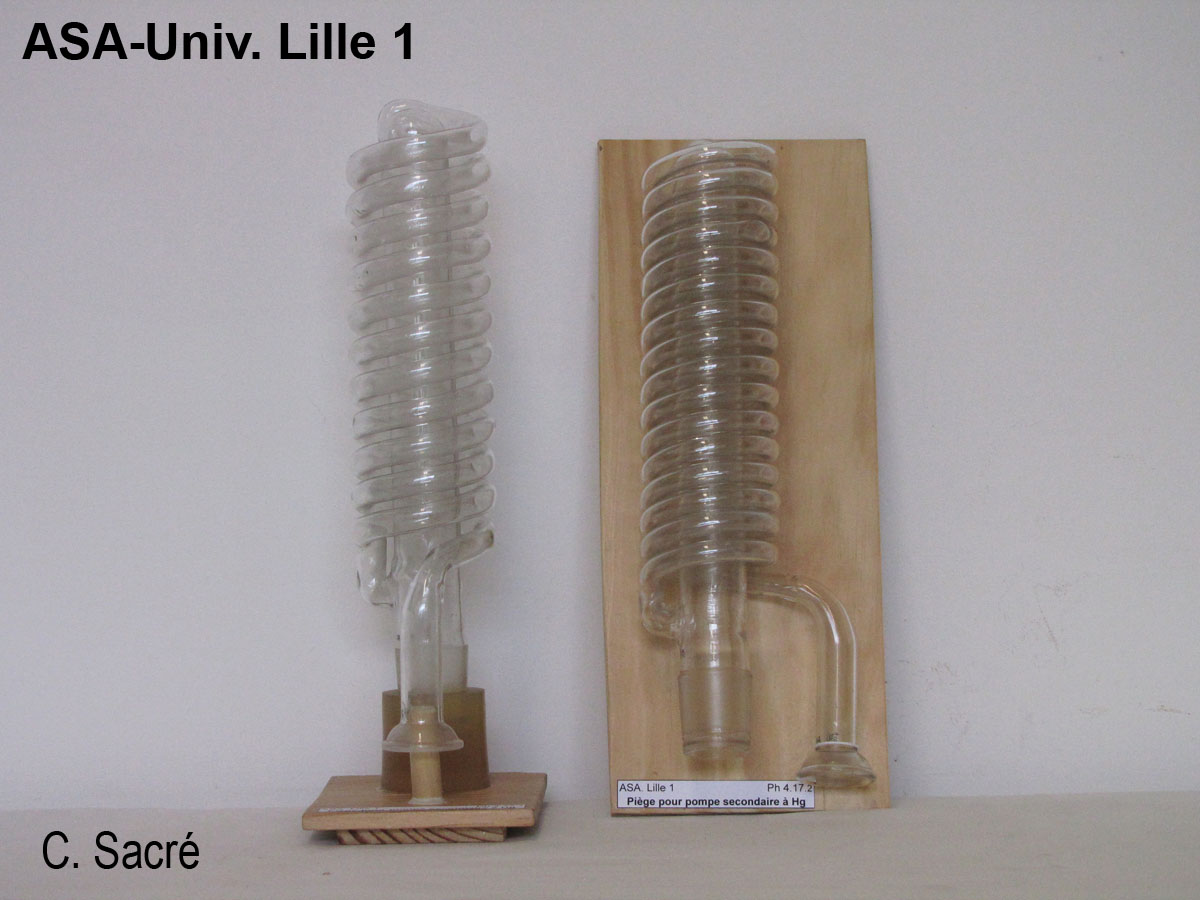

Placé avant l'entrée d'une pompe à mercure, un tel piège a pour but d'arrêter les liquides condensables par une très basse température. Il est placé dans un Dewar rempli d'azote liquide.
Le gaz circule dans un tube de verre enroulé en spires allant du haut en bas intercalées avec des spires allant du bas en haut. Là il débouche sur le tube central dont le bas est fermé et le haut relié à la pompe.
Diamètre du tube enroulé : 1,2 cm
Diamètre extérieur des spires : 6,8 cm
Diamètre du tube central : 3,2 cm
Piège 1 : 5 tours et demi dans chaque sens
Hauteur totale : 29 cm
Piège 2 : 7 tours et demi dans chaque sens
Hauteur totale : 31 cm
Inventaire : Ph 4.17 (1 et 2)
