1888

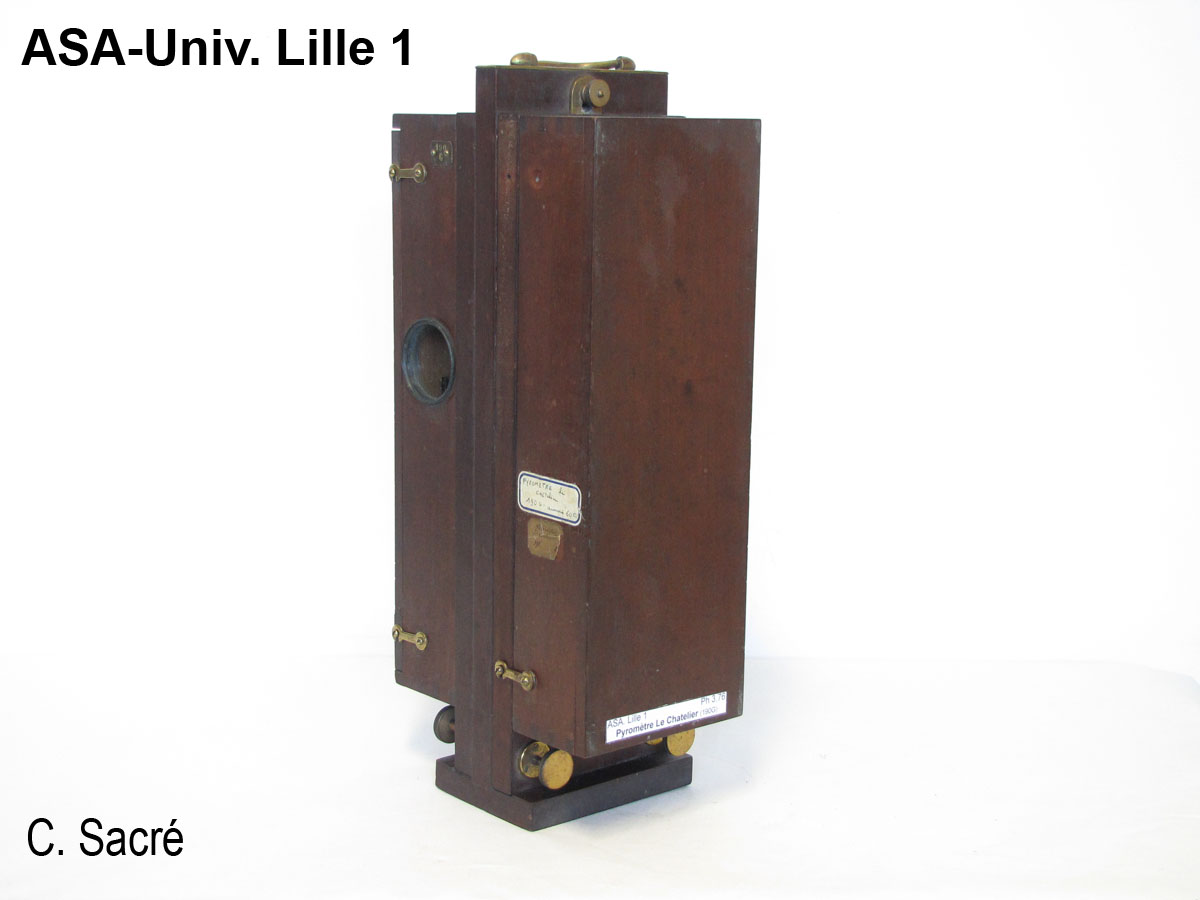

Sur un support vertical en bois de 47 x 14 cm, sont fixés deux panneaux détachables de 42 x 14 cm. Chacun d'eux est protégé par un couvercle (photo de gauche). L'ensemble a une épaisseur de 19 cm.

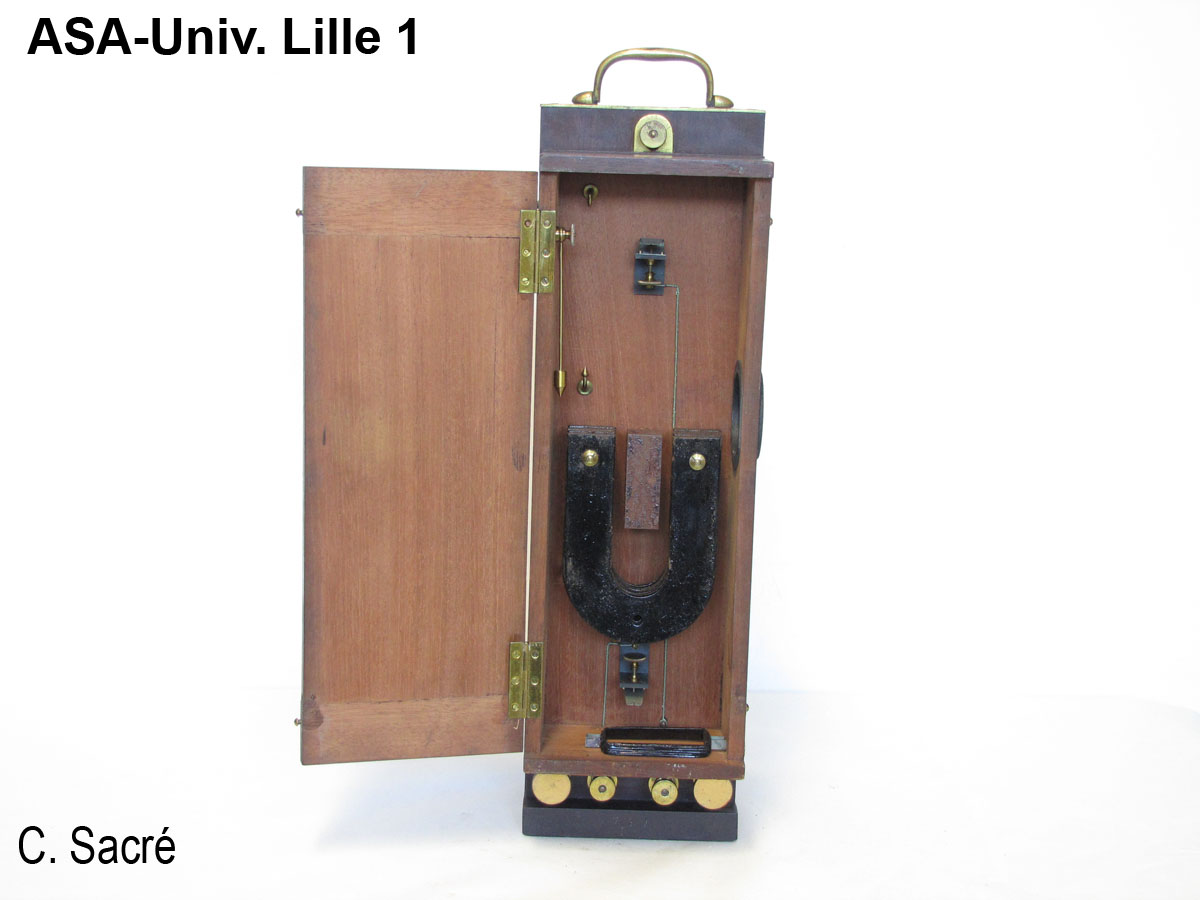

Un panneau (photo du centre) porte le galvanomètre à cadre mobile. il est relié au thermocouple.

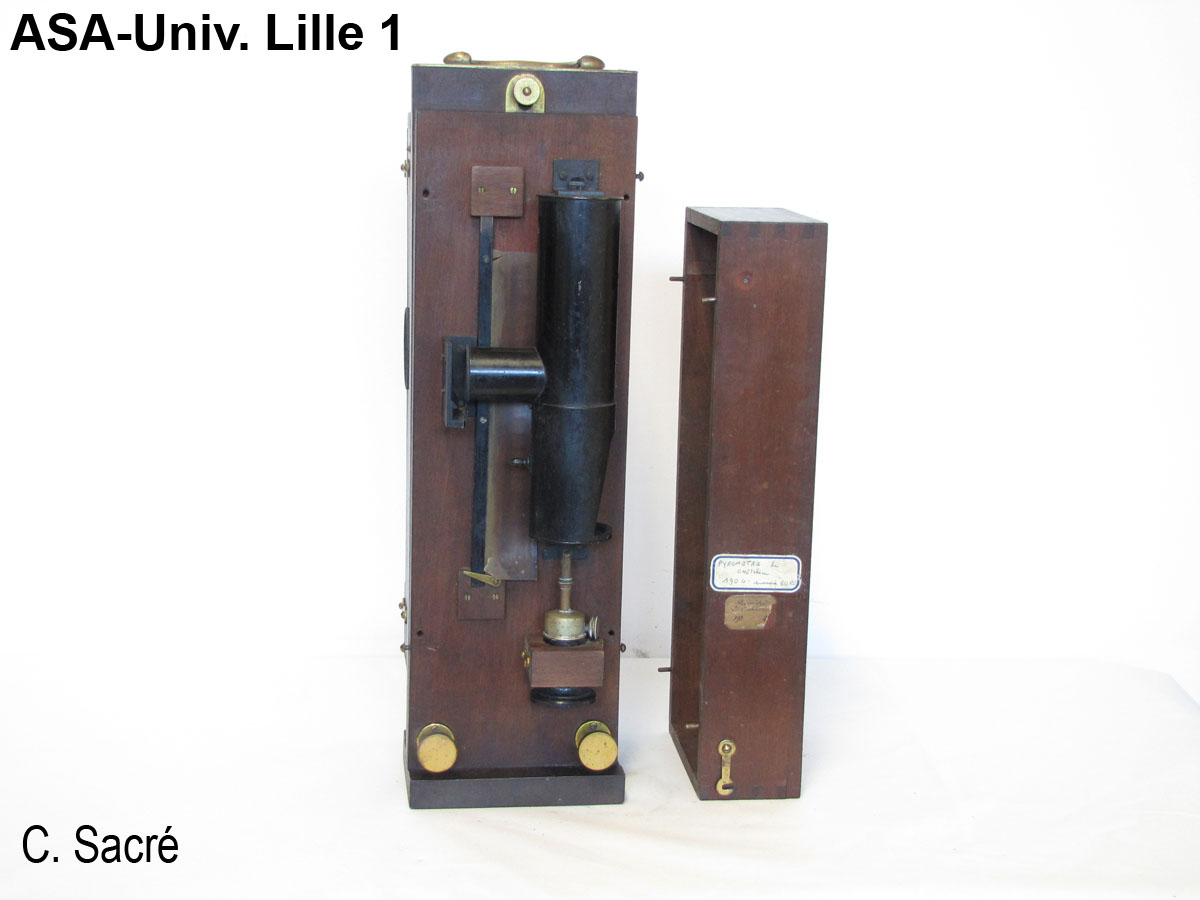

L'autre panneau (photo de droite) porte la source de lumière, petit lampe à pétrole placée dans une petite cheminée verticale. Face à la flamme un tube horizontal contenant un fil vertical éclaire le miroir du galvanomètre.
En fonctionnement, les deux panneaux sont séparés d'un mètre environ et fixés dans le même plan vertical. La lumière de la lampe passe dans une ouverture du côté du couvercle du premier panneau; réfléchie par le miroir, elle arrive sur une règle graduée fixée sur le côté du second perpendiculairement à sa surface.
(Le thermocouple initial était situé au bout d'une longue canne. il était formé d'un fil de platine soudé ou torsadé avec un fil de platine rhodié. il permettait de mesurer la température de fusion des métaux et alliages).
Inventaire : Ph 3.76
