6.1.21 Oscilloscope VKS 22-16

6. Electronique 6.1 Faisceaux d'électrons : déviation, oscilloscopes.

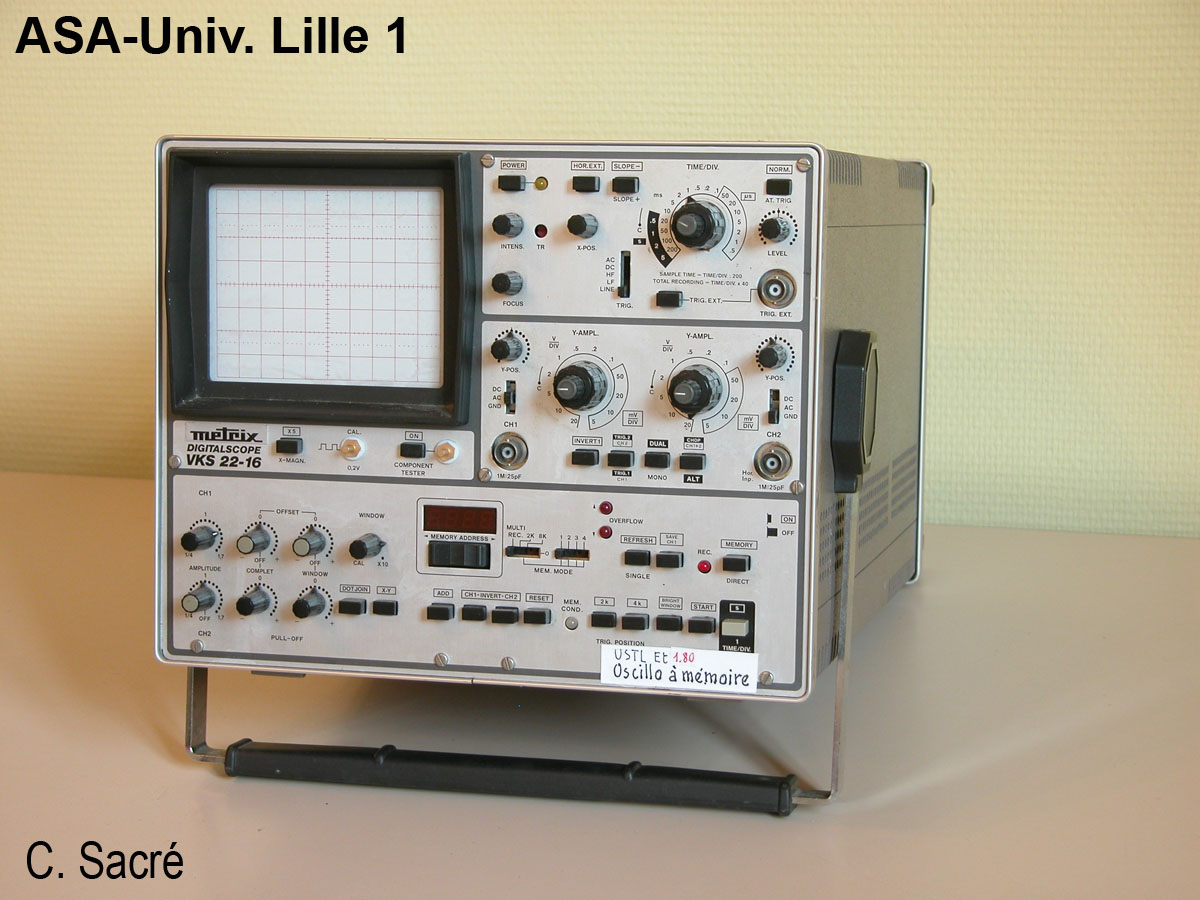

Oscilloscope VKS 22-16_1

Description



       Métrix
        1980

Le premier oscilloscope à mémoire numérique acquis par le Laboratoire d’Electrotechnique et Electronique de Puissance.
Boîtier beige clair, panneau avant aluminium poli
        Largeur : 30 cm
        Hauteur : 24 cm
        Profondeur : 39 cm
Ecran de 8 x 10 cm

Partie oscilloscope :
2 voies
Bande passante : 20 MHz
Commutateurs de tension : 12 positions de 5 mV à 20 V/cm
Commutateur base de temps : 18 positions, de 0,5 µs à 200 ms/cm

Partie numérique :
2 convertisseurs analogique - numérique
Capacité mémoire : 2 fois 8 k.octets
Fréquence d’échantillonnage : de 12 Hz à 2 MHz
Mémorisation possible de 8 enregistrements
Pré-déclenchement réglable
Possibilité de dilater jusqu’à 50 fois une partie d’un enregistrement
Possibilité de sauvegarde de l’enregistrement sur une voie pendant qu’on relève 4 signaux successifs sur l’autre
En cas de coupure du réseau, sauvegarde de la mémoire grâce à 2 piles de 1,5 V.


Inventaire : Et 1.80
