6.1.22 Oscilloscope OX 520 ; 20 MHz

6. Electronique 6.1 Faisceaux d'électrons : déviation, oscilloscopes.
Oscilloscope OX 520 ; 20 MHz_1

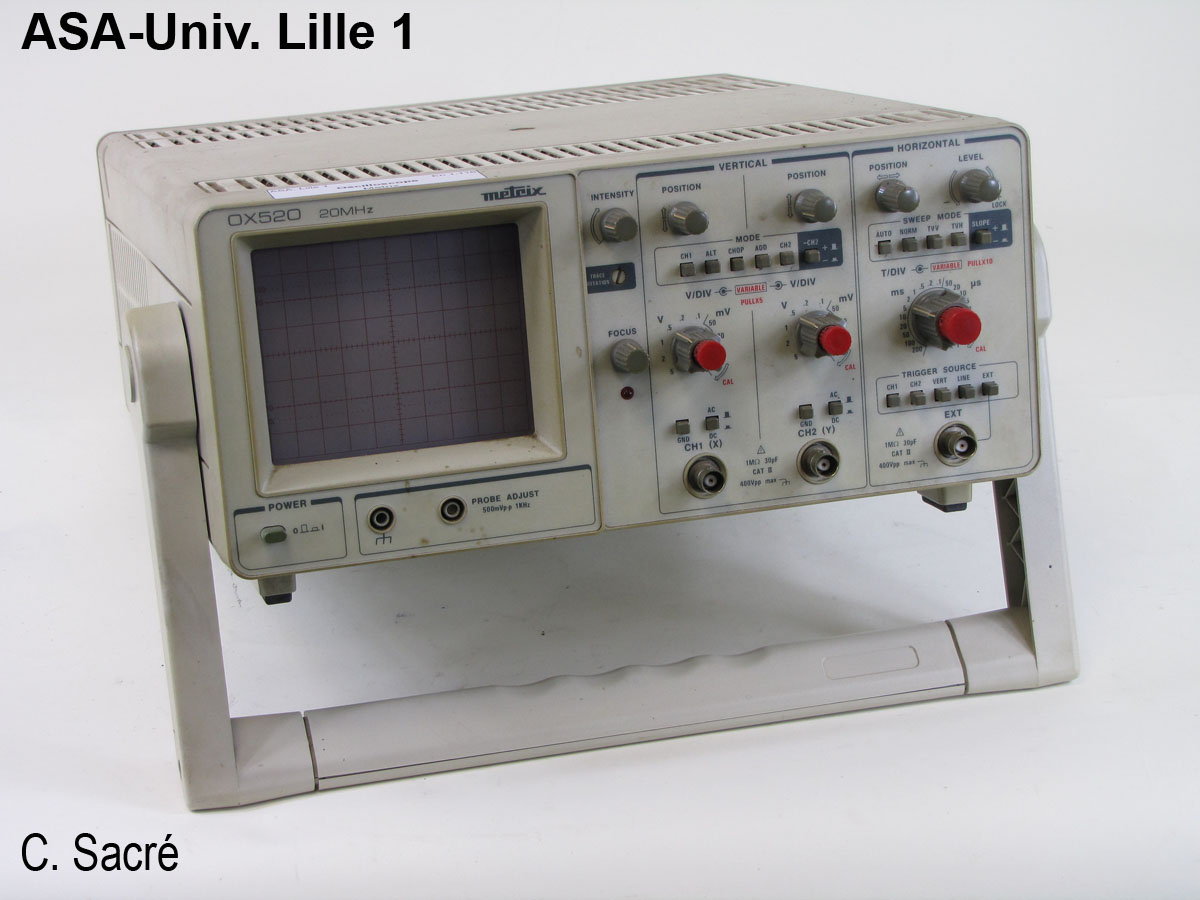

Description

        Métrix

     Vers 1980


Appareil de Travaux Pratiques.Boîtier métallique moulé, blanc cassé.

     Largeur : 30,5 cm

     Profondeur : 42 cm

     Hauteur : 15,5 cm

     Poids : 6,5 kg

Les fonctions sont bien séparées :

     Ecran et ses réglages

     Deux voies verticales

     Balayage et déclenchement


Ecran de 10 cm de large, 8 cm de haut (10 x 8 divisions)


Vertical : 2 voies

     Sensibilité : 10 positions de 5 mV à 5 V par division

     Réponse : de 10 Hz à 20 MHz à 3 dB

     Impédance d' entrée : 1MW, 30pF


Horizontal :
     Mêmes sensibilités et mêmes impédances d'entrée que pour les voies verticales.
     Réponse en fréquence : de 10 Hz à 500 kHz à 3 dB
     Déclenchement : de 10 Hz à 2 MHz avec divers modes de déclenchement.

Inventaire : En 1.116
